Name: Clampada FL101 en el medidor de caudal ultrasónico para calefacción urbana
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negociable USD
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: FL101

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                Caudalímetro ultrasónico con abrazadera y fuente de alimentación de 24 V CC, Medidor de flujo ultrasónico en línea con interfaz de comunicación RS485, Medidor de flujo FL101 de precisión ±1.0%


Fuente de alimentación:	24 VCC	Mostrar:	Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°
Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU	Rango de flujo:	0.1m/s ~ 10m/s
Exactitud:	±1,0%	Rango de diámetro de tubería:	OD20, OD25, OD32, OD40

Fuente de alimentación:	24 VCC
Mostrar:	Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°
Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU
Rango de flujo:	0.1m/s ~ 10m/s
Exactitud:	±1,0%
Rango de diámetro de tubería:	OD20, OD25, OD32, OD40

Clampada FL101 en el medidor de caudal ultrasónico para calefacción urbana

Medidor de Flujo Ultrasónico de Abrazadera FL101 para Calefacción Urbana

Descripción General del Producto

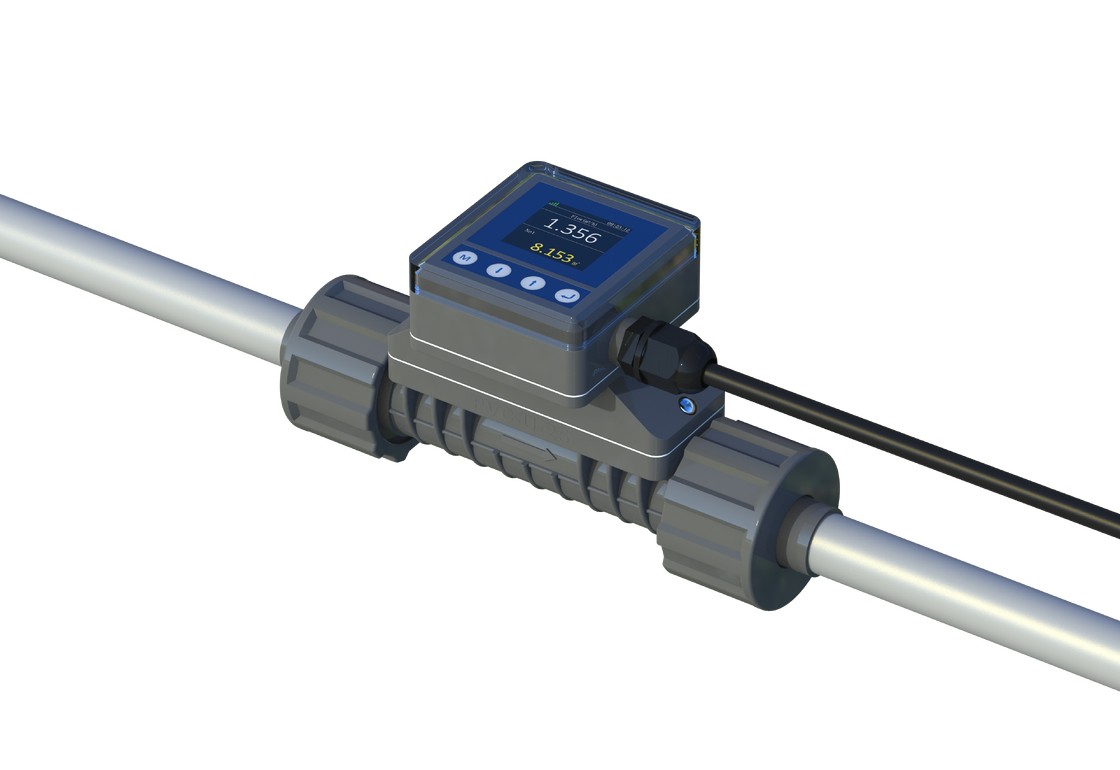

Medidor de Flujo Ultrasónico en Línea FL101

El FL101 está especialmente diseñado para medir el flujo de diversos líquidos en tuberías, permitiendo la medición de flujo en tiempo real en los procesos de producción. El instrumento emite señales digitales, señales analógicas y más para facilitar la medición y el control de los procesos de producción.

Con los requisitos de actualización industrial, los instrumentos necesitan salidas ricas para lograr la automatización. Los medidores de flujo tradicionales a menudo tienen salidas limitadas que no pueden satisfacer las necesidades del sitio y requieren reemplazo en las posiciones originales. Flo-Instruments aborda esto con un medidor de flujo en línea que presenta un diseño de tubería recta completo sin pérdida de presión, conexión de doble unión y fácil instalación.

Beneficios Clave

Tecnología de Medición Avanzada

Chip de medición avanzado incorporado con resolución de tiempo de hasta 20 ps

Pantalla Clara

Pantalla OLED de cuatro líneas que muestra datos de fecha/señal/instantáneos/acumulados. Fácil de leer en entornos con poca luz y tenues.

Interfaz Fácil de Usar

Método de menú innovador con lista desplegable. Cuatro botones táctiles para una fácil configuración. Admite cambio de idioma entre chino simplificado/tradicional e inglés.

Construcción Robusta

Clasificación IP66 con estructura de moldeo por inyección. Conexión de doble unión para una instalación fácil y confiable.

Dimensiones del Producto

Modelo	Diámetro Nominal de Tubería	6.6ft(2m) (Si no hay opción, se usará por defecto)	DN15 \| 1/2" \| OD20	DN20 \| 3/4" \| OD25	DN25 \| 1" \| OD32	DN32 \| 1-1/4" \| OD40
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unidad: mm

Nota:
"L" es la longitud de la sección de tubería cortada durante la instalación; "D" es el diámetro exterior de la sección de tubería instalada.
Medios Compatibles

Desde su introducción en el mercado, este producto ha sido ampliamente utilizado en la industria de equipos de limpieza. Debido a su sencilla instalación, operación y rendimiento de medición confiable, ha sido promovido continuamente en nuevas industrias.

Principales industrias:

semiconductores, alimentos, medicina, agua potable, detergentes, impresión y teñido, productos químicos, etc.Ejemplos de Medios Medidos:

Ácido sulfúrico diluido

Licor
Hidrocarburo
Alcohol
Cloruro de sodio
Carbonato de sodio
Trietilamina
Etilendiamina
Óxido de propileno
A medida que el mercado se expande, continuamos descubriendo más medios medibles. Animamos a los usuarios a compartir aplicaciones para ayudarnos a enriquecer y mejorar continuamente nuestros productos.

Determinación de Medios Medibles:

El caudal del medio en la tubería es estable

La presión se mantiene en 0.3MPa
No se generarán burbujas (cavitación) debido al flujo
Se han medido muchos más medios - bienvenido a consultar para aplicaciones específicas.

Especificaciones Técnicas

Nombre del Producto

Medidor de Flujo Ultrasónico en Línea FL101	Precisión
±1.0% (0.3m/s~5.0m/s)	Velocidad de Flujo
0.1m/s~10.0m/s	Linealidad
±1.0% (0.3m/s-5.0m/s)	Repetibilidad
0.40%	Tiempo de Respuesta
500ms	Pantalla
*LCD IPS de 1.54'' 240240 con rotación de 360° (para facilitar la lectura)**	Idioma del Menú
Chino Simplificado/Chino Tradicional/Inglés	Unidad de Pantalla
Soporta selección de unidades métricas e imperiales, m³/h, LPM, ml/min, GPM, LPH, la unidad predeterminada de fábrica es LPM	Datos de Pantalla
Flujo instantáneo, velocidad de flujo instantánea, volumen neto acumulado, volumen acumulado único, valor máximo diario, valor mínimo diario, volumen acumulado diario/mensual/anual	Totalizador
Totalizador de flujo de 7 dígitos	Datos Acumulados
10 años 64 meses 64 días	Botón de Operación
Cuatro botones táctiles	Batería del Calendario
CR1220	Fuente de Alimentación
24VDC@3W	Salida Analógica
4-20mA, carga máxima 600Ω	Interfaz de Comunicación
RS485, soporta protocolo ModBus RTU	Salida de Relé
(Opcional) 30VDC@1A, frecuencia de conmutación inferior a 2Hz	Medios
Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.	Nivel de Protección
IP66	Método de Instalación
Las secciones de tubería están integradas y las tuberías de PVC-U se conectan mediante uniones (juntas deslizantes)	Tamaño de Tubería
OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")	Material de la Sección de Tubería
UPVC	Temperatura del Medio
0°C-60°C	Temperatura de Trabajo
-10°C-50°C	Humedad Ambiental
Humedad relativa 0%-95%, sin condensación	Viscosidad Aplicable
<300CST (mm²/s)	Longitud del Cable
L	Guía de Instalación

1. Corte de la Tubería

Según los requisitos de selección del punto de instalación, corte una sección de la tubería en la ubicación de instalación.

2. Inserte las Tuercas en la Tubería

Desenrosque las dos tuercas del medidor e insértelas en la tubería.

3. Pegue las Juntas de Tubería

Aplique pegamento para PVC a las dos juntas de tubería del instrumento y enchúfelo en las tuberías.

4. Instale el Medidor de Flujo

Coloque el medidor en el medio y apriete la tuerca para completar la instalación; preste atención a la dirección del flujo durante la instalación.

5. Encienda y Ejecute

Conecte el otro extremo del cable a una fuente de alimentación de 24V CC, encienda y observe.

Paquete y Accesorios

Información de Pedido

Selección del Tamaño de Tubería

Código

Longitud del Cable	A
DN15 \| 1/2" \| OD20	B
DN20 \| 3/4" \| OD25	C
DN25 \| 1" \| OD32	D
DN32 \| 1-1/4" \| OD40	Selección del Modo de Salida

Código

Longitud del Cable	1
4-20mA, RS485, Relé	Selección de Longitud de Cable

Código

Longitud del Cable	L
6.6ft(2m) (Si no hay opción, se usará por defecto)	L+
Bajo pedido otras longitudes	Ejemplo de Pedido Completo

FL101 | A | 1 | L

- Información completa del pedido
