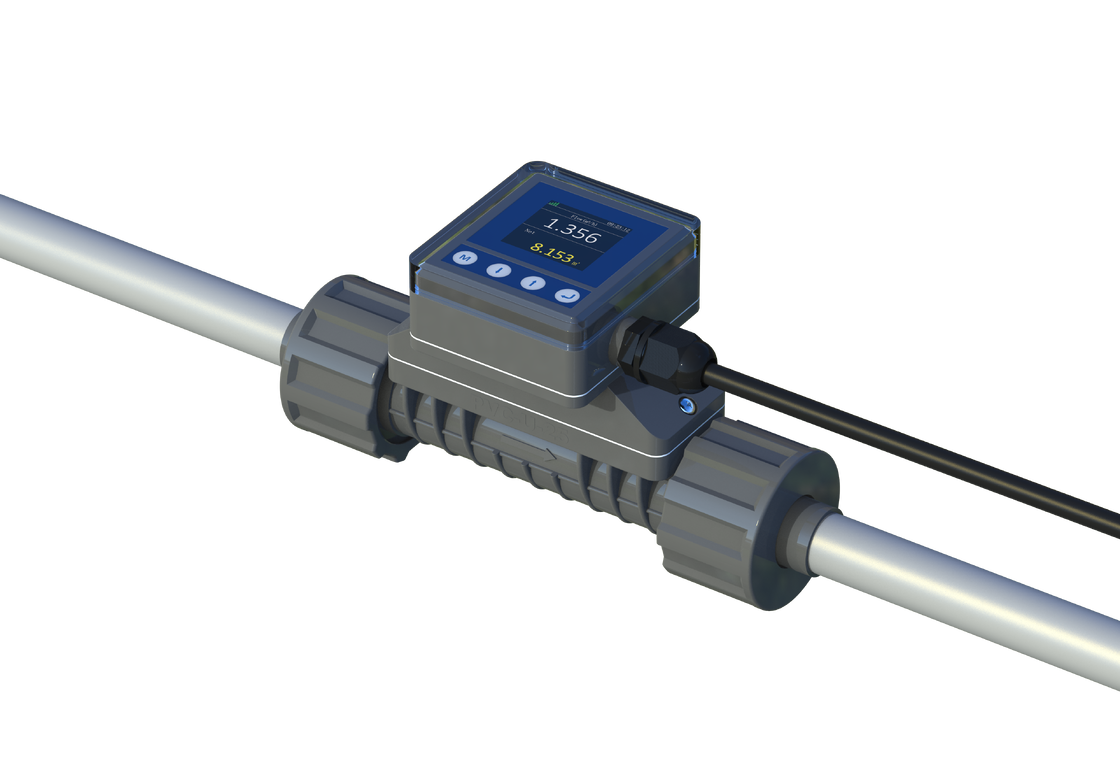

FL101 pinza en el agua caliente del caudalímetro ultrasónico

Detalles del producto

Lugar de origen: Shénzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: FL101

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio
Resaltar:

Medidor de flujo ultrasónico con abrazadera LCD IPS de 1

,

54 ''

,

Medidor de flujo ultrasónico en línea de precisión de ±1.0%

Mostrar:
Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°
Rango de flujo:
0.1m/s ~ 10m/s
Fuente de alimentación:
24 VCC
Interfaz de comunicación:
RS485, soporte para el protocolo Modbus RTU
Exactitud:
±1,0%
Rango de diámetro de tubería:
OD20, OD25, OD32, OD40
Mostrar:
Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°
Rango de flujo:
0.1m/s ~ 10m/s
Fuente de alimentación:
24 VCC
Interfaz de comunicación:
RS485, soporte para el protocolo Modbus RTU
Exactitud:
±1,0%
Rango de diámetro de tubería:
OD20, OD25, OD32, OD40
FL101 pinza en el agua caliente del caudalímetro ultrasónico
FL101 Clamp en el medidor de flujo ultrasónico de agua caliente
Resumen del producto

El FL101 está especialmente diseñado para medir el flujo de varios líquidos en tuberías, lo que permite la medición del flujo en tiempo real en los procesos de producción.,y más para facilitar la medición y el control de los procesos de producción.

Con los requisitos de actualización industrial, los instrumentos necesitan salidas ricas para la automatización.Los medidores de caudal tradicionales a menudo tienen salidas limitadas que no pueden satisfacer las necesidades in situ y requieren reemplazo en las posiciones originalesFlo-Instruments presenta un medidor de flujo en línea con diseño de tubería totalmente recta, sin pérdida de presión, doble unión de conexión y instalación sencilla.

Beneficios clave
Display avanzado

Display OLED de cuatro líneas que muestra la fecha, la señal, los datos instantáneos y acumulados.

FL101 flow meter display interface
Interfaz fácil de usar

Método de menú desplegable innovador con cuatro botones táctiles para una fácil configuración.

Construcción robusta

IP66 con estructura de moldeo por inyección.

Las dimensiones del producto
FL101 flow meter dimensional diagram FL101 flow meter dimensional specifications
Modelo Diámetro nominal del tubo - ¿ Qué? A. No B. El trabajo C. Las D
El PVC-U-20 DN15 146 182 53.5 93.7 20
Las demás materias DN20 149 189 57.3 98.2 25
El PVC-U-32 DN25 157 205 70 108 32
El PVC-U-40 DN32 157 211 83 118.5 40
Unidad:En el caso de los
Nota:"L" es la longitud de la sección de tubería cortada durante la instalación; "D" es el diámetro exterior de la sección de tubería instalada.
Medios compatibles

Desde su introducción en el mercado, este producto ha sido ampliamente utilizado en la industria de equipos de limpieza.continúa expandiéndose en nuevas industrias.

Principales industrias:Semiconductores, alimentos, medicamentos, agua potable, detergentes, impresión y teñido, productos químicos, etc.

Compatible media examples
Ejemplos de medios medidos
  • Ácido sulfúrico diluido
  • El alcohol
  • Hidrocarburos
  • El alcohol
  • Cloruro de sodio
  • El carbonato de sodio
  • Trietilamina
  • Las demás sustancias químicas
  • Óxido de propileno

A medida que el mercado se expande, seguimos descubriendo nuevos medios medibles. Animamos a los usuarios a compartir aplicaciones para ayudarnos a enriquecer y mejorar continuamente nuestros productos.

Criterios medibles de los medios
  • Flujo estable en la tubería
  • Presión mantenida en 0,3 MPa
  • No se generarán burbujas (cavitación) debido al flujo

Muchos más medios han sido medidos - bienvenidos a consultar.

Media measurement applications
Especificaciones técnicas
Nombre del producto FL101 Medidor de flujo ultrasónico en línea
Precisión ±1,0% (0,3 m/s~5,0 m/s)
Velocidad del flujo 0.1m/s~10.0m/s
Linealidad ±1,0% (0,3 m/s-5,0 m/s)
Repetibilidad 0.40%
Tiempo de respuesta 500 ms
Display de la pantalla 1.54" 240*240 IPS LCD con rotación de 360°
Lenguaje del menú Chino simplificado/chino tradicional/inglés
Unidad de visualización Se aplicarán las siguientes medidas:
Muestra los datos Flujo instantáneo, velocidad, volumen acumulado neto, volumen acumulado único, valores máximos diarios/min
Total de las acciones Total de flujo de 7 dígitos
Datos acumulados 10 años 64 meses 64 días
Clave de operación Cuatro botones táctiles
Batería de calendario Las demás:
Fuente de alimentación Las emisiones de gases de efecto invernadero
Salida analógica 4-20mA, carga máxima de 600Ω
Interfaz de comunicación RS485, soporte para el protocolo ModBus RTU
Salida del relé (opcional) 30VDC@1A, con frecuencia de conmutación inferior a 2 Hz
Medios de comunicación Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Nivel de protección Protección IP66
Método de instalación Secciones de tuberías integradas, tuberías de PVC-U conectadas por uniones
Tamaño del tubo La cantidad de agua que se puede extraer de las aguas residuales de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua de los depósitos de agua.
Material de las secciones de tubería PTFE y acero
Temperatura del medio 0°C a 60°C
Temperatura de trabajo -10 °C a 50 °C
Humedad ambiental Humedad relativa 0%-95%, sin condensación
Viscosidad aplicable Se aplicará el método siguiente:
Duración del cable Estándar: 2 m (6,6 pies), puede alargarse hasta 20 m (6,6 pies)
Guía de instalación
Pipe cutting step
1Cortando el tubo.

De acuerdo con los requisitos de selección del punto de instalación, corte una sección del tubo en el lugar de instalación.

Nut insertion step
2Introduzca las nueces en el tubo.

Desenrosquear las dos tuercas del medidor e insertarlas en la tubería.

Pipe joint gluing step
3. Pegar las juntas de las tuberías

Aplique pegamento de PVC a las dos juntas de las tuberías del instrumento y conectelas a las tuberías.

Flow meter installation step
4Instale el medidor de flujo.

Coloque el medidor en el centro y apriete la tuerca para completar la instalación.

Power connection step
5Enciende y corre.

Conecte el otro extremo del cable a una fuente de alimentación de 24 V de corriente continua, encienda y observe.

Embalaje y accesorios
FL101 flow meter package contents
Información sobre los pedidos
FL101 Código Rango de dimensiones de las tuberías [DN y pulgadas y OD]
A. No DN15 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 3 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2 ⁄ 2
B. El trabajo DN20 3/4" OD25
C. Las DN25 ∞ 1 ∞ OD32 ∞ DN25 ∞ 1 ∞ DN25 ∞ 1 ∞ DN25 ∞ 1 ∞ 1 ∞ OD32 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞ 1 ∞
D DN32 1/1/4" OD40
Código Modo de salida
1 4-20mA, RS485, Relé
Código Duración del cable
- ¿ Qué? 6.6ft(2m) (Si no hay opción, será incumplida)
L+ En caso de solicitud, otras longitudes
Ejemplo de orden completo:FL101 A 1 L
