Integra el medidor de flujo ultrasónico ST505 en tu sistema de gestión

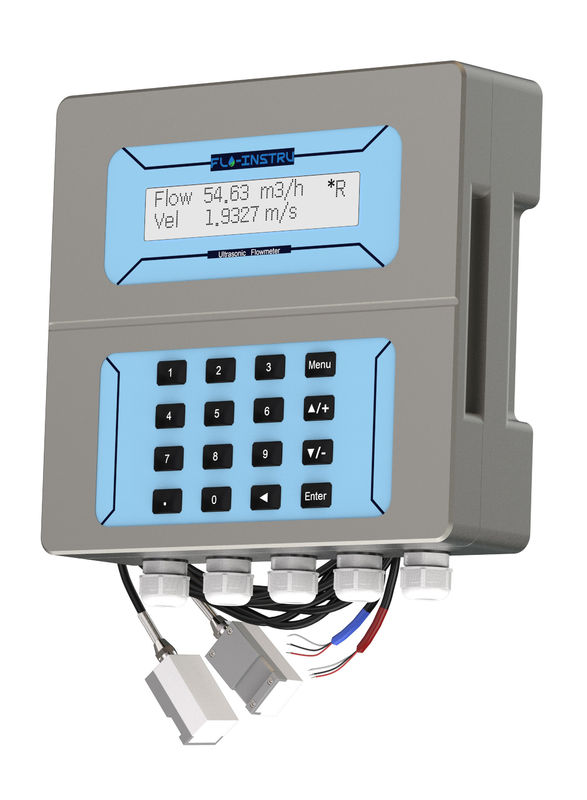

ST505 Medidor de flujo ultrasónico estacionario

Integrarse en su sistema de gestión para proporcionar servicios de medición remota.

Información sobre el producto

El medidor de flujo ultrasónico ST505 utiliza la tecnología de procesamiento de señales digitales más confiable, transmitiendo la medición del flujo para una amplia gama de líquidos y tamaños de tuberías con alta precisión y confiabilidad.Combinado el transductor de rendimiento excepcional con un material de nivel industrial superior, Flo-Instruments puede tener un largo tiempo de trabajo sin ninguna preocupación.


Las selecciones claras de la pantalla del menú hacen que el uso de instrumentos sea muy conveniente.

El caudalímetro ultrasónico ST505 se basa en la tecnología Transit-Time, que tiene una alta precisión de medición.que puede recopilar datos de flujo simplemente sujetándolo en el exterior de la tubería, y nunca entrará en contacto con el fluido, y no causará contaminación del líquido, reducción de la presión, fugas, etc.

◆Beneficios

• Mide el caudal real y el consumo total de diversos líquidos.
• Sin pérdida de control del proceso, optimización de los activos y la eficiencia, sin tiempo de inactividad o gastos de calibración.
• Los algoritmos adaptativos de procesamiento de señales optimizan el rendimiento, garantizando una medición precisa incluso en condiciones de flujo difíciles.
• Interfaz de pantalla clara y pantalla LCD con función de alarma, fácil de operar y depurar.
• Utilizar la tecnología ultrasónica de tiempo de tránsito para realizar mediciones bidireccionales de flujo midiendo con precisión el tiempo que tarda la señal ultrasónica en viajar río arriba y río abajo.
• Aprovechar las capacidades de registro de datos para analizar los patrones de flujo históricos para optimizar el sistema.
• Un teclado incorporado y un sistema de menú simple para una programación rápida y fácil del diámetro de la tubería, el material de la tubería, el tipo de líquido y las unidades de medida.

Características del producto

◆Dimensión

Transmisor

Transductor

Información técnica

◆Parámetro

Instalación

◆Método V

El método "V" se considera como el método estándar. Por lo general, da una lectura más precisa y se utiliza en diámetros de tuberías que van desde 25 mm hasta 400 mm ((1' ~ 16 '') aproximadamente.Es conveniente de usar, pero aún requiere la instalación adecuada del transductor, el contacto en la tubería en la línea central de la tubería y el espacio igual a ambos lados de la línea central.

◆Método Z

La señal transmitida en una instalación del método "Z" tiene una menor atenuación que un transmisor de señal con el método "V".Esto se debe a que el método "Z" utiliza una señal directamente transmitida (en lugar de reflejada) que atraviesa el líquido sólo una vezEl método "Z" es capaz de medir en diámetros de tuberías que van desde 100 mm hasta 3000 mm (~ 120 mm).

◆Método N

Con el método "N", las ondas sonoras atraviesan el fluido dos veces y rebotan tres veces en las paredes de las tuberías.La precisión de la medición se puede mejorar ampliando la distancia de tránsito con el método "N" (no se utiliza comúnmente).

◆Método W

Al igual que con el "N", la precisión de medición también se puede mejorar ampliando la distancia de tránsito con el método "W".La onda de sonido atraviesa el fluido cuatro veces y rebota cuatro veces en las paredes del tubo. Es adecuado para tuberías muy pequeñas ((diámetro inferior a 50 mm/2 '').

Embalaje y accesorios

Información sobre el pedido
