Flow Range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
Valued ±2% |
Repeatability: |
0.40% |
Pipe Diameter Range(Optional): |
OD110～OD220 |
Measuring Medium: |
Water, Sea water, Oil |
Pipe Material(Optional): |
Carbon steel, stainless steel, PVC |
Communication Interface: |
RS485 communication interface, support Modbus protocol |
Power Supply: |
24V DC |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |

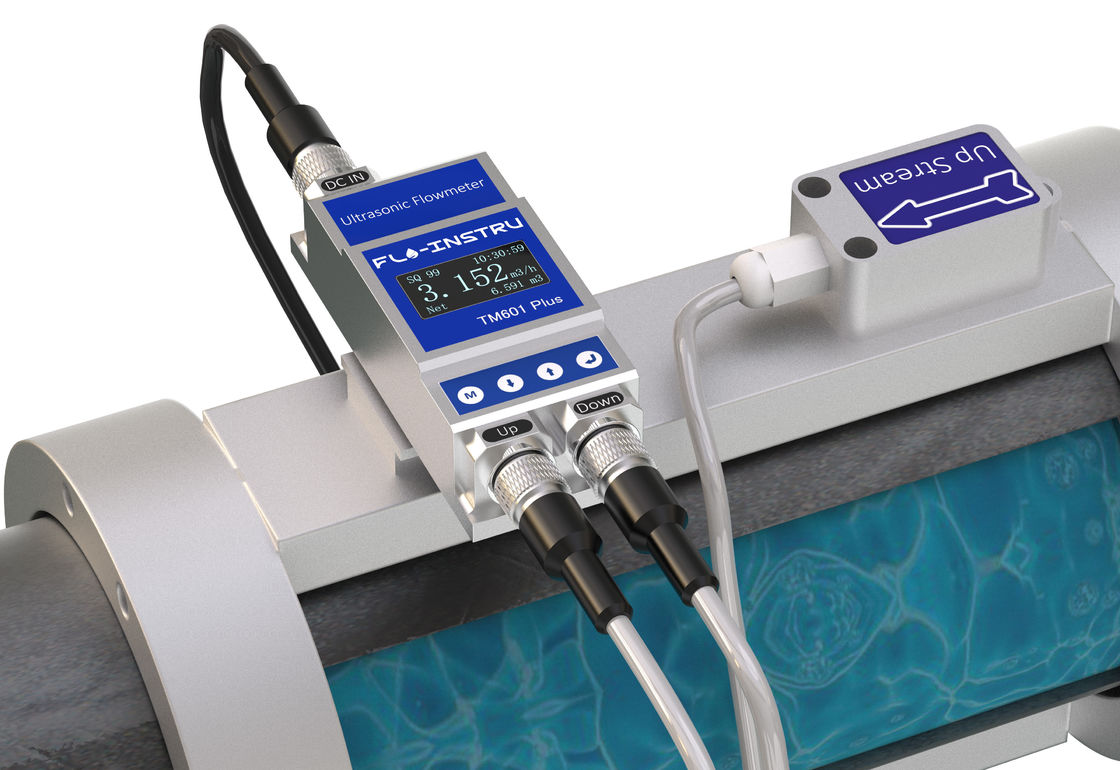

Revolucione su sistema de tratamiento de agua con el medidor de flujo ultrasónico TM601 Plus
TM601 Plus Medidor de flujo ultrasónico de abrazadera
Medidores de flujo ultrasónicos compactos de tipo abrazadera.
Descripción del producto
TM601 Plus es un medidor de flujo especialmente diseñado para máquinas de limpieza ultrasónica
1. Solo toma 1 minuto para completar la instalación e iniciar la medición
2. No se requieren cambios adicionales en la tubería, y la instalación y medición se pueden completar de acuerdo con las instrucciones de funcionamiento.
3. Se puede instalar y utilizar sin detener la producción, sin ninguna modificación de la tubería y sin pérdida de presión
4. Pantalla OLED (128x 64px), incluso en entornos oscuros tiene la mejor visualización
5. Adecuado para una variedad de tuberías: tuberías de acero inoxidable, tuberías de acero al carbono, tuberías de cobre, PVC, PVDF, PPR, PPH, HDPE, etc.
Beneficios y características
- No se requiere modificación de la tubería
Las dificultades comúnmente asociadas con la instalación de un nuevo medidor de flujo ultrasónico se eliminan mediante la simple CLAMP-ON (abrazadera). Este diseño elimina la necesidad de cortar la tubería, detener el funcionamiento de la tubería, detener la producción, ofrecer costos adicionales y mucho más.
La unidad principal (pantalla) tiene una instalación muy especial y fácil. Su parte trasera tiene un diseño de encaje. Se puede instalar fácilmente simplemente sujetándolo a la abrazadera de la tubería que puede acomodar la hebilla en su parte trasera.
- Tamaño de tubería grande, abrazadera de tubería grande
Para adaptarse a un diámetro de tubería mayor, TM601 Plus también coincide con la abrazadera de tubería que puede cumplir con este tipo de tamaño. El sensor se encuentra en el soporte superior y el soporte inferior respectivamente, lo que puede medir completamente la velocidad del flujo y los líquidos. El diseño único es más adecuado para entornos de aplicación complejos.
Especificaciones
| Velocidad |
0.1 m/s～±5m/s |
| Precisión |
±2.0% |
| Tamaño de la tubería |
DN100 DN125 DN160 DN200 |
| Líquido |
Agua regular, agua de mar, agua fría/caliente, alcohol... |
| Material de la tubería |
PVC, acero inoxidable, acero al carbono, cobre.… |
| Fuente de alimentación |
9～36V DC, máximo 500mA |
| Comunicación |
Soporte del protocolo MODBUS, RS485 |
| Salida analógica |
4-20mA, Máximo 750Ω |
| Salida de alarma |
Función de alarma de límite superior e inferior OCT (opcional) |
| Pantalla |
Pantalla OLED de matriz de puntos 128*64 |
| Panel de teclas |
Cuatro botones táctiles |
| Unidad de flujo |
Soporte de selección de unidad métrica, Metros cúbicos (m³), Litros (l), Galones estadounidenses (gal). |
| Unidad de tiempo |
/hora, /min, La unidad predeterminada de fábrica es metros cúbicos por hora. |
| Totalizador de flujo diario, mensual y anual |
| Temperatura |
Ambiente: 14F～+122F (-10℃～+50℃) |
| Líquido: 14F～+122F (-10℃～+50℃) |
| Humedad ambiente |
HR 0～95%, Sin condensación |
| Material de la carcasa |
Aleación de aluminio, procesamiento mecanizado CNC |
| Tasa de protección |
IP54 |
| Longitud del cable |
6.6 pies (2 m) estándar |
Tabla de referencia de rango de tamaño de tubería y rango de flujo
| DN |
DE |
Rango DE |
Pulgada |
Rango de flujo |
| DN100 |
DE110 |
108mm-116mm |
4" |
2.917～145.858 m/h |
| 48.619～2430.963 l/min |
| 12.844～642.194 gal/min |
| DN125 |
DE140 |
132mm-142mm |
5" |
4.558～227.903 m³/h |
| 75.968～3798.380 I/min |
| 20.069～1003.429 gal/min |
| DN150 |
DE160 |
158mm-168mm |
6" |
6.564～328.180 m³/h |
| 109.393～5469.666 l/min |
| 28.889～1444.938 gal/min |
| DN220 |
DE220 |
218mm-228mm |
8" |
11.669～583.431 m³/h |
| 194.477～9723.852 I/min |
| 51.376～2568.778 gal/min |
