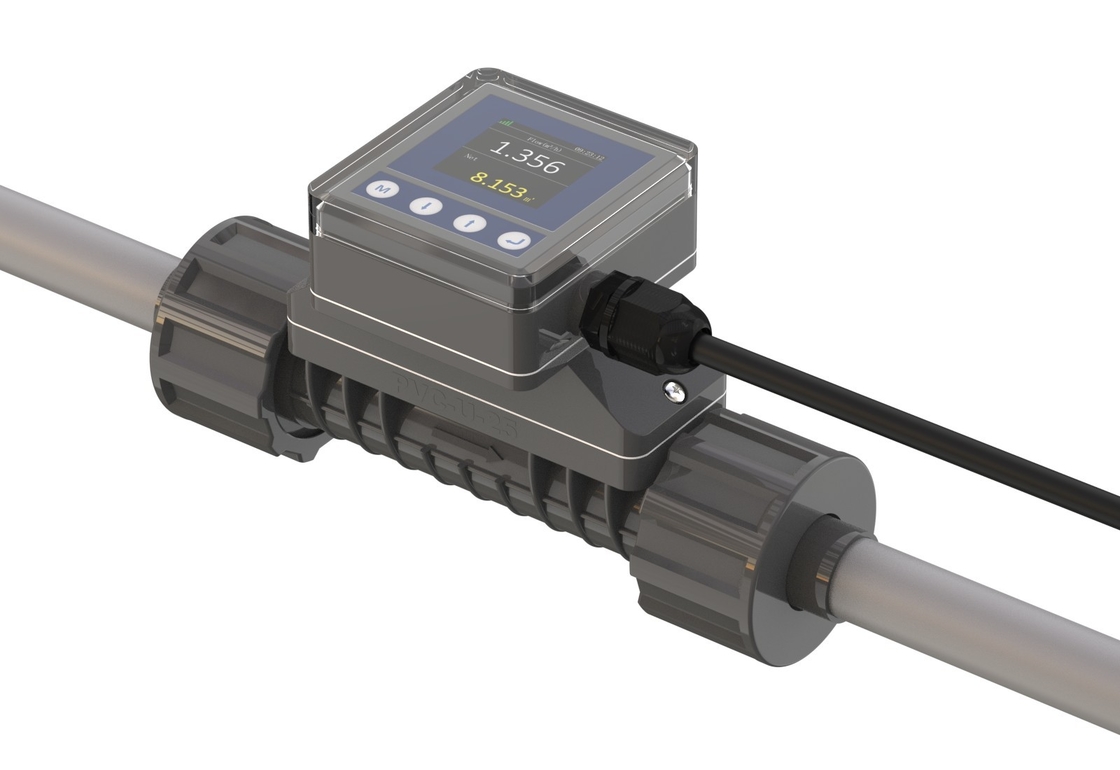

Name: FL101 Medidor de flujo ultrasónico en línea con RS485 y 24V de corriente continua
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Detalles del producto

Lugar de origen: Shenzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: FL101

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Empaquetado convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/t

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                con un diámetro de velocidad superior a 100 V, Medidor de flujo ultrasónico de corriente continua de 24 V, medidor de flujo de tratamiento de agua con garantía


Rango de flujo:	0.1m/s ~ 10m/s	Precisión:	±1,0%
Rango de diámetro del tubo ((opcional):	OD20, OD25, OD32, OD40	Medium de medición:	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Material de la sección de tubería (opcional):	upvc	Interfaz de Comunicación:	RS485, soporte para el protocolo Modbus RTU
Fuente de alimentación:	24 V de corriente continua	El teclado:	4 teclas táctiles
Pantalla:	1.54 240*240 IPS LCD con rotación de 360° (para una fácil lectura)

Rango de flujo:	0.1m/s ~ 10m/s
Precisión:	±1,0%
Rango de diámetro del tubo ((opcional):	OD20, OD25, OD32, OD40
Medium de medición:	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Material de la sección de tubería (opcional):	upvc
Interfaz de Comunicación:	RS485, soporte para el protocolo Modbus RTU
Fuente de alimentación:	24 V de corriente continua
El teclado:	4 teclas táctiles
Pantalla:	1.54 240*240 IPS LCD con rotación de 360° (para una fácil lectura)

FL101 Medidor de flujo ultrasónico en línea con RS485 y 24V de corriente continua

Medidor de flujo ultrasónico en línea FL101

Información del producto

FL101 se utiliza especialmente para medir el flujo de varios líquidos en tuberías, realizando la medición del flujo en tiempo real en el proceso de producción. Los instrumentos emiten señales digitales, señales analógicas, etc., para realizar la medición y el control del proceso de producción.

Debido a la necesidad de la modernización industrial, se requiere que los instrumentos tengan ricas salidas para lograr la automatización. Sin embargo, la salida de los medidores de flujo tradicionales es relativamente simple y no puede satisfacer las necesidades en el sitio, y necesita ser reemplazado en la posición original.

Flo-Instruments ha lanzado un medidor de flujo en línea con un diseño de tubería totalmente recta sin pérdida de presión, conexión de doble unión e instalación sencilla.

Beneficios

El medidor de flujo ultrasónico en línea tiene un chip de medición avanzado incorporado (resolución de tiempo de hasta 20ps)		Pantalla OLED de cuatro líneas Fecha/señal/instantáneo/acumulado Claro de un vistazo, poca luz, entorno tenue, fácil de leer

Método de menú innovador (lista desplegable) Cuatro botones táctiles para una fácil configuración Cambio de idioma simplificado/tradicional/inglés		IP66 Estructura de moldeo por inyección Conexión de doble unión, fácil y confiable

Características del producto

Dimensión

FL101 Medidor de flujo ultrasónico en línea con RS485 y 24V de corriente continua 1

FL101 Medidor de flujo ultrasónico en línea con RS485 y 24V de corriente continua 2

Modelo	Diámetro nominal de la tubería	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40
Unidad: mm
Nota:
"L" es la longitud de la sección de tubería cortada durante la instalación; "D" es el diámetro exterior de la sección de tubería instalada.

Medio compatible

Desde que el producto salió al mercado, se ha utilizado ampliamente en la industria de equipos de limpieza. Debido a su fácil instalación y funcionamiento, y su rendimiento de medición confiable, se ha promovido continuamente en nuevas industrias.

Industrias principales: semiconductores, alimentos, medicina, agua potable, detergentes, impresión y teñido, productos químicos, etc.

Los usuarios de medios han medido:

Ácido sulfúrico diluido
Licor
Hidrocarburo
Alcohol
Cloruro de sodio
Carbonato de sodio
Trietilamina
Etilendiamina
Óxido de propileno, etc.

A medida que el mercado se expande, descubriremos que habrá cada vez más medios para medir. Esperamos que los usuarios compartan más aplicaciones para que podamos enriquecer y mejorar continuamente nuestros productos.

Determinación de medios medibles:

El caudal del medio en la tubería es estable
La presión se mantiene en 0,3 MPa
No se generarán burbujas (cavitación) debido al flujo

Hay muchos más medios que se han medido, bienvenido a consultar.

Información técnica

Parámetro

Nombre del producto	Medidor de flujo ultrasónico en línea FL101
Precisión	±1.0% (0.3m/s~5.0m/s)
Velocidad de flujo	0.1m/s~10.0m/s
Linealidad	±1.0% (0.3m/s-5.0m/s)
Repetibilidad	0.40%
Tiempo de respuesta	500ms
Pantalla	1.54’’ 240*240 IPS LCD Rotación de 360° (para facilitar la lectura)
Idioma del menú	Chino simplificado/Chino tradicional/Inglés
Unidad de visualización	Admite la selección de unidades métricas e imperiales, m³/h, LPM, ml/min, GPM, LPH, la unidad predeterminada de fábrica es LPM
Datos de visualización	Flujo instantáneo, velocidad de flujo instantánea, volumen acumulado neto, volumen acumulado único, valor máximo diario, valor mínimo diario, volumen acumulado diario/mensual/anual
Totalizador	Totalizador de flujo de 7 dígitos
Datos acumulativos	10 años 64 meses 64 días
Tecla de operación	Cuatro botones táctiles
Batería de calendario	CR1220
Fuente de alimentación	24VDC@3W
Salida analógica	4-20mA, carga máxima 600Ω
Interfaz de comunicación	RS485, compatible con el protocolo ModBus RTU
Salida de alarma	Salida de alarma de límite superior e inferior OCT, salida de pulso, etc.
Salida de relé	(Opcional) 30VDC@1A, frecuencia de conmutación inferior a 2Hz
Medios	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Nivel de protección	IP66
Método de instalación	Las secciones de tubería están integradas y las tuberías de PVC-U están conectadas por uniones (juntas deslizantes).
Tamaño de la tubería	OD20 (DN15-½") , OD25 (DN20-¾") , OD32 (DN25-1") ,OD40 (DN32-1½")
Material de la sección de la tubería	UPVC
Temperatura del medio	0°C-60°
Temperatura de trabajo	-10°C-50°C
Humedad ambiente	Humedad relativa 0%-95%, sin condensación
Viscosidad aplicable	<300CST (mm²/s)
Longitud del cable	Estándar: 2 m (6,6 pies). Se puede alargar a 20 m (66 pies)

Instalación

1. Cortar la tubería
	De acuerdo con los requisitos de selección del punto de instalación, corte una sección de la tubería en la ubicación de instalación.
2. Inserte las tuercas en la tubería
	Desenrosque las dos tuercas del medidor e insértelas en la tubería.
3. Pegue las juntas de la tubería
	Aplique pegamento de PVC a las dos juntas de la tubería en el instrumento e insértelas en las tuberías.
4. Instale el medidor de flujo
	Coloque el medidor en el medio y apriete la tuerca para completar la instalación; preste atención a la dirección del flujo durante la instalación.
5. Encienda y ejecute
	Conecte el otro extremo del cable a una fuente de alimentación de 24 V CC, encienda y observe.

Paquete y accesorios

FL101 Medidor de flujo ultrasónico en línea con RS485 y 24V de corriente continua 10

Información del pedido

FL101	Código	Rango de tamaño de tubería [DN &Pulgada &OD]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	C	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Código	Modo de salida
		1	4-20mA,RS485,OCT Pulso,Relé
			Código	Longitud del cable
			L	6.6 pies (2 m) (Si no hay opción, se establecerá de forma predeterminada)
			L+	bajo petición otras longitudes

FL101

Información completa del pedido
