Caudalímetro ultrasónico para acuicultura
, Medidor de flujo TM601 con garantía
, Medición precisa del flujo en acuicultura
Velocity range: |
±0.1m/s ~ ±5m/s(±0.328ft/s ~ ±16ft/s) |
Accuracy: |
±2.0% |
Pipe size Range(Optional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63,OD75, OD90, OD110, OD140, OD220 |
Fluid: |
Water, Sea water, Oil, Alcohol... |
Pipe material: |
PVC, Carbon Steel, Stainless Steel, Copper |
Optional Outputs: |
RS485, 4-20mA, OCT+Relay |
Communication interface: |
RS485 |
Power supply: |
10-36V DC |
Temperature: |
Transmitter ambient temperature: 14℉~122℉ (-10℃~50℃) Transducer measurement medium: 14℉~122℉ (-10℃~50℃) |
Ambient Humidity: |
RH 0~95% RH, non-condensing |
Transmitter: |
Aluminum alloy |
Keyboard: |
4 touch keys |
Display: |
In-built Backlit OLED 128*64 dot-matrix displays |
Protection Rate: |
IP54 |
Cable Length: |
Power cable: standard length 2m |

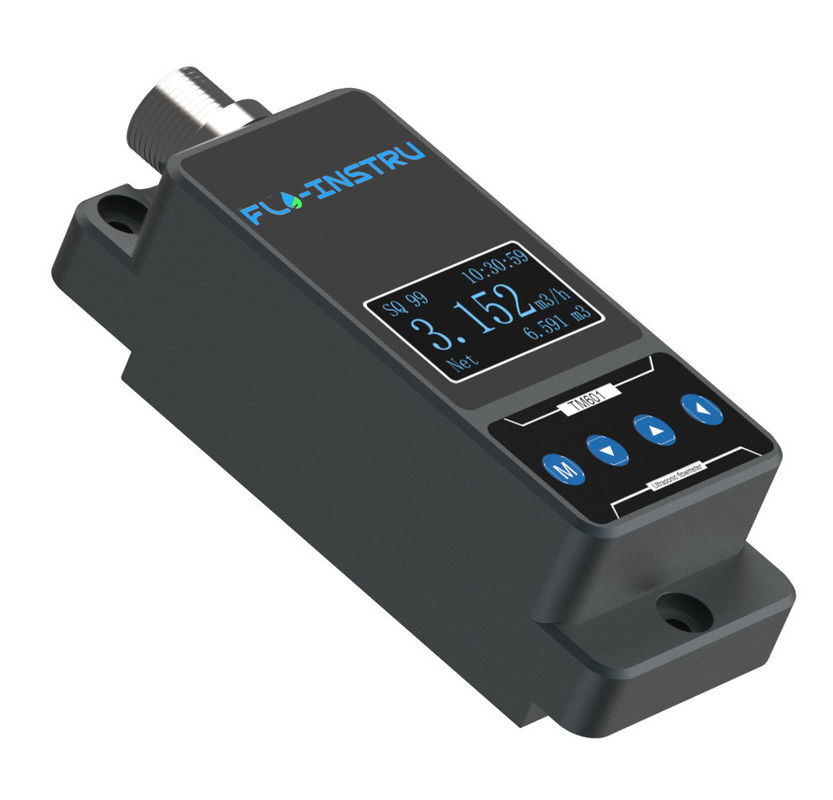

TM601 Medidor de flujo ultrasónico: Solución precisa y sencilla para sistemas de acuicultura de recirculación
TM601 FIJA DE LA INDUSTRIA DE LIMPIEZA Corrección de flujo ultrasónico
Medidores de flujo ultrasónico de tipo compacto.
Descripción del Producto
TM601 es un medidor de flujo especialmente diseñado para máquinas de limpieza ultrasónica
1. Solo toma 1 minuto para completar la instalación e iniciar la medición
2. No hay cambios adicionales en la tubería, y la instalación y la medición se pueden completar de acuerdo con las instrucciones de funcionamiento.
3. Se puede instalar y utilizar sin detener la producción, sin ninguna modificación de la tubería, y sin pérdida de presión
4. Pantalla OLED (128x 64px), incluso en el entorno oscuro tiene la mejor pantalla
5. Adecuado para una variedad de tuberías: tuberías de acero inoxidable, tuberías de acero al carbono, tuberías de cobre, PVC, PVDF, PPR, PPH, HDPE, etc.
Beneficio y característica
- No se necesita modificación de la tubería
Las dificultades comúnmente asociadas con la instalación de un nuevo medidor de flujo ultrasónico se eliminan con una simple sujetación. Este diseño elimina la necesidad de cortar tuberías, apagar la carrera de tuberías, detener la producción, ofrecer costos adicionales y mucho más.
- No se necesitan herramientas especiales
Todo lo que se necesita es un destornillador de cabeza de Phillips para instalar el TM601 de forma segura a una tubería medida. Esto asegura que cualquier miembro del equipo pueda lograrlo fácil y correcto sin la necesidad de herramientas especiales o conocimiento especializado.
- Gran precisión profesional
Según la precisión confiable, se permite que TM601 se use tanto para aplicaciones de detección general como para situaciones que requieren un monitoreo más preciso, lo que hace que sea más fácil que nunca detectar correctamente el flujo. La velocidad de respuesta es más de hasta 0.03 m/s.
Presupuesto
| Tasa de velocidad |
0.328 pies/s ～ ± 16 pies/s (0.1m/s ～ ± 5m/s) |
| Exactitud |
± 2.0% |
| Tamaño de tubería |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Líquido |
Agua regular, agua de mar, enfriamiento/agua caliente, alcohol. |
| Material de tubería |
PVC, acero inoxidable, acero al carbono, cobre ... |
| Fuente de alimentación |
9 ～ 36V DC, máximo 500 mA |
| Comunicación |
Soporte del protocolo Modbus, rs485 |
| Salida analógica |
4-20 mA, máximo 750Ω |
| Salida de alarma |
OCT Función de alarma de límite superior e inferior (opcional) |
| Mostrar |
OLED 128*64 Pantalla de Matriz de puntos |
| Panel clave |
Cuatro botones táctiles |
| Unidad de flujo |
Selección de la unidad métrica de soporte, medidores cúbicos (M³), litros (L), galones de EE. UU. (GAL). |
| Unidad de tiempo |
/hora,/min, la unidad predeterminada de fábrica es metros cúbicos por hora. |
| Totalizador de flujo diario, mensual y anual |
| Temperatura |
Ambient: 14F ～+122F (-10 ℃～+50 ℃) |
| Líquido: 14F ～+122F (-10 ℃～+50 ℃) |
| Humedad ambiental |
Rh 0 ～ 95%, sin condensación |
| Material de alojamiento |
Aleación de aluminio, procesamiento mecanizado CNC |
| Tasa de protección |
IP54 |
| Longitud del cable |
Estándar de 6.6 pies (2 m) |
El rango de tamaño de la tubería y la tabla de referencia del rango de flujo
| Dn |
sobredosis |
Rango de OD |
Pulgada |
Rango de flujo |
| DN4 |
OD9.53 |
95 mm-10.5 mm |
1/8 " |
0.003 ～ 0.142 m³/h |
| 0.047 ～ 2.374 I/min |
| 0.013 ～ 0.627 gal/min |
| DN8 |
OD12.7 |
12.4 mm-13.1 mm |
1/4 " |
0.011 ～ 0.570 m³/h |
| 0.190 ～ 9.496 I/min |
| 0.050 ～ 2.509 gal/min |
| DN10 |
OD15 |
14.5 mm-5.4 mm |
3/8 " |
0.026 ～ 1.282 m³/h |
| 0.427 ～ 21.366 l/min |
| 0.113 ～ 5.644 Gal/Mir |
| DN15 |
OD20 |
16.5 mm-23.0 mm |
1/2 " |
0.046 ～ 2.279 m/h |
| 0.760 ～ 37.984 L/min |
| 0.201 ～ 10.034 gal/min |
| DN20 |
OD25 |
25.0 mm-30.0 mm |
3/4 " |
0.103 ～ 5.128 m/h |
| 1.709 ～ 85.464 l/min |
| 0.452 ～ 22.577 gal/min |
| DN25 |
OD32 |
32.0 mm-35.0 mm |
1 " |
0.182 ～ 9.116 m³/h |
| 3.039 ～ 151.935 L/min |
| 0.803 ～ 40.137 gal/min |
| DN32 |
OD40 |
38.0 mm-45.0 mm |
1-1/4 " |
0.285 ～ 14.244 m³/h |
| 4.748 ～ 237.399 l/min |
| 1.254 ～ 62.714 gal/min |
| DN40 |
OD50 |
48.0 mm-54.0 mm |
1-1/2 " |
0.410 ～ 20.511 m³/h |
| 6.837 ～ 341.854 L/min |
| 1.806 ～ 90.309 gal/min |
| DN50 |
OD63 |
58.0 mm-64.0 mm |
2 " |
0.729 ～ 36.464 m³/h |
| 12.155 ～ 607.741 L/min |
| 3.211 ～ 160549 Gal/Mir |
| DN65 |
OD75 |
72.0 mm-78.0 mm |
2-1/2 " |
1.140 ～ 56.976 m³/h |
| 18.992 ～ 949.595 I/min |
| 5.017 ～ 250.857 Gal/Mir |
| DN80 |
OD90 |
80.0 mm-92.0 mm |
3 " |
1.641 ～ 82.045 m/h |
| 27.348 ～ 1367.417 l/min |
| 7.225 ～ 361.234 Gal/Mir |
| DN100 |
OD110 |
108.0 mm-116.0 mm |
4 " |
2.917 ～ 145.858 m³/h |
| 48.619 ～ 2430.963 I/min |
| 12.844 ～ 642.194 gal/min |
| DN125 |
OD140 |
132.0 mm-142.0 mm |
5 " |
4.558 ～ 227.903 m³/h |
| 75.968 ～ 3798.380 L/min |
| 20.069 ～ 1003429 gal/min |
| DN200 |
OD220 |
218.0 mm-228.0 mm |
8 " |
11.669 ～ 583.431 m³/h |
| 194.477 ～ 9723.852 I/min |
| 51.376 ～ 2568.778 gal/min |
