Resaltar:
Caudalímetro ultrasónico con abrazadera ST502
, medidor de flujo ultrasónico preciso con garantía
, medidor de caudal de sujeción flexible para aplicaciones
Tamaño de tubería: |
DN25-DN5000 |
Material de tubería: |
PVC, acero al carbono, acero inoxidable ... |
líquido: |
Agua, agua de mar, aceite, alcohol ... |
Rango de velocidad: |
0~±40 pies/seg (0~±12m/seg) |
Tipo de transductores: |
Apretar |
Temperatura de funcionamiento: |
Abrazadera en el transductor: -40℉ ~ +248℉ (- 40℃ ~ +120℃) |
Repetibilidad: |
0.15% |
Mostrar: |
20*2, LCD alfanumérica, retroiluminada |
Producción: |
4-20 mA, salida de pulso OCT, salida de retransmisión, RS-232 / RS-485, temperatura RTD. aporte |
Recinto transmisor: |
IP65, recinto mecanizado de aluminio con fundición a muerte, CNC mecanizado |

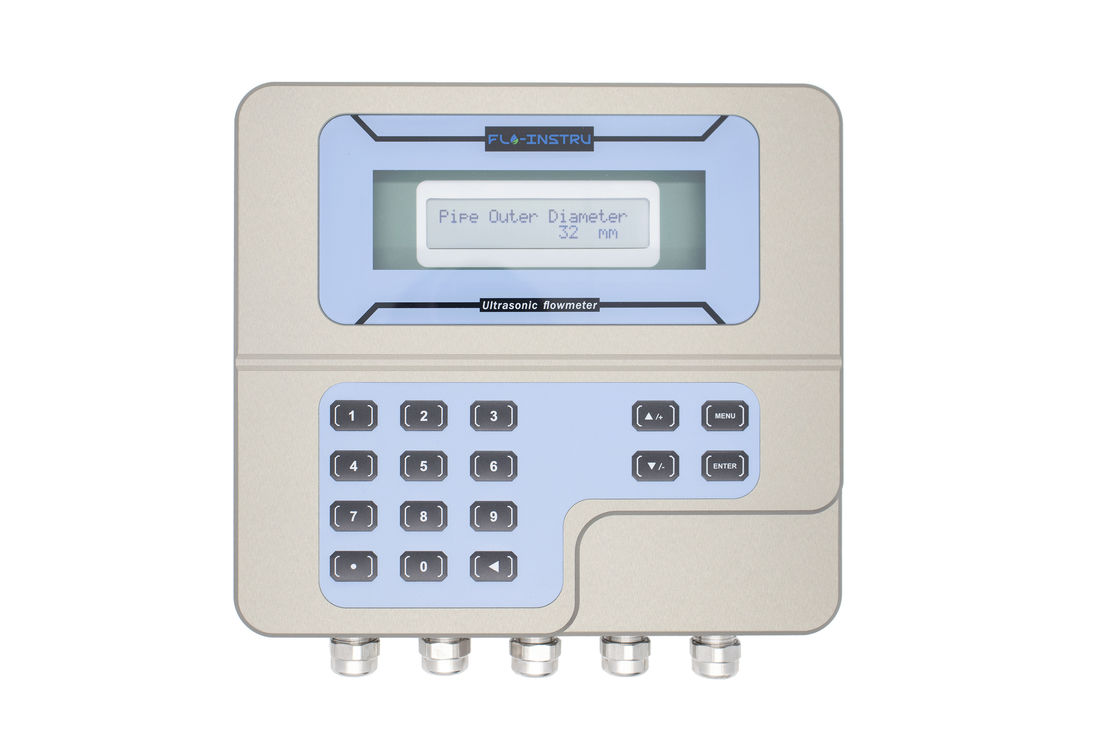

ST502 Medidor de flujo ultrasónico de sujeción exacto y flexible para diversas aplicaciones
Medidor de flujo ultrasónico de abrazadera ST502
Medidores de flujo ultrasónicos que utilizan métodos de tiempo de tránsito para medir el flujo.
Introducción
El medidor de flujo ultrasónico ST502 utiliza la tecnología de procesamiento de señales digitales más confiable, transmitiendo la medición del flujo para una amplia gama de tamaños de tuberías y líquidos con alta precisión y confiabilidad. Combinado con el excelente rendimiento del transductor con material de nivel industrial superior, Flo-Instruments podría funcionar durante mucho tiempo sin preocupaciones.
Las selecciones claras de la pantalla del menú hacen que el uso de los instrumentos sea muy conveniente. Los transductores de abrazadera hacen que la unidad sea más flexible en una amplia gama de aplicaciones.
El medidor de flujo ultrasónico ST502 se basa en la tecnología de tiempo de tránsito, que tiene una alta precisión de medición. El ST502 utiliza un transductor de abrazadera, que puede recopilar datos de flujo simplemente sujetándolo en el exterior de la tubería, y nunca entrará en contacto con el fluido, y no causará contaminación del líquido, reducción de presión, fugas, etc.
Beneficios
- Mide el flujo real y el consumo total de varios líquidos
- Proceso mecanizado por CNC, tecnología de cubierta abierta magnética sin tornillos.
- Los algoritmos de procesamiento de señales adaptativos optimizan el rendimiento, lo que garantiza mediciones precisas incluso en condiciones de flujo difíciles
- Interfaz de pantalla clara y pantalla LCD con función de alarma, fácil de operar y depurar
- Utiliza la tecnología ultrasónica de tiempo de tránsito para realizar la medición de flujo bidireccional midiendo con precisión el tiempo que tardan las señales ultrasónicas en transmitirse aguas arriba y aguas abajo
- Tarjeta SD de 2G incorporada y aprovecha las capacidades de almacenamiento para analizar datos históricos de flujo para optimizar el sistema.
- Teclado incorporado y sistema de menú simple para una opción rápida y fácil de diámetro de tubería, material de tubería, tipo de líquido y unidades de medición.
El ST502 es un producto nuevo de alta gama que está hecho de material de aleación de aluminio y realiza el método de procesamiento CNC. Adopta la tecnología de apertura lateral con absorción de hierro totalmente sellada líder en la industria sin ningún bloqueo de tornillo, y se reducen los tediosos pasos de atornillado. Un diseño tan conveniente realmente realiza la "apertura de un segundo".
Principio
La tecnología TVT (Transit-Time Vortex) representa un enfoque de vanguardia para la medición de flujo ultrasónico, que combina los principios de los ultrasonidos de tiempo de tránsito con la capacidad de aprovechar el fenómeno de desprendimiento de vórtices, ofreciendo una precisión y versatilidad sin igual en los medidores de flujo ultrasónicos. Esta innovadora tecnología de integración mejora la precisión, versatilidad y rendimiento de los medidores de flujo ultrasónicos, haciéndolos adecuados para una amplia gama de aplicaciones en diversas industrias y es una valiosa solución para las industrias que requieren mediciones precisas del flujo en diversas condiciones de flujo.
- Precisión mejorada en flujos turbulentos:
La tecnología TVT sobresale en aplicaciones donde las condiciones de flujo de fluido varían entre laminar y turbulento. La incorporación de datos de desprendimiento de vórtices mejora la precisión en entornos de flujo desafiantes.
- Versatilidad en tipos de fluidos:
La tecnología TVT es versátil y adecuada para una amplia gama de tipos de fluidos, incluidos líquidos con diferentes viscosidades y densidades.
El medidor de flujo ultrasónico Flo-Instruments ST502 ofrece una medición de flujo precisa y repetible para líquidos a un precio económico. Está hecho de una carcasa de metal resistente. Combinado con el excelente rendimiento del transductor con material de alta calidad industrial, es ideal para tuberías de 1'' (25 mm) hasta 200'' (5000 mm) de diámetro. Los sensores IP68 que son fáciles de instalar requieren que esta tubería no se corte, lo que reduce los costos de instalación y mano de obra. La interfaz simple hace que sea muy conveniente de operar.
Especificaciones
|
ESPECIFICACIONES DE RENDIMIENTO
|
| Rango de velocidad |
0 ~ ±40 pies/s (0 ~ ±12 m/s) |
| Precisión |
±0.5% del valor medido (para ±1.5 pies/s~±40 pies/s) |
| Repetibilidad |
0.15% del valor medido |
| Tamaño de la tubería |
1" a 200" (25 mm a 5000 mm) |
| ESPECIFICACIONES DE FUNCIÓN |
| Salidas |
Salida analógica: 4~20mA, máximo 750Ω.
Salida de pulso: 0~9999Hz, salida OCT, (ajustable)
Salida de relé: la más alta 1Hz, (1A@125VAC o 2A@30VDC)
|
| Comunicación |
Interfaz de comunicación RS485, compatible con el protocolo Modbus |
| Tarjeta SD |
Registro máximo: 2 GB, funcionando más de 1000 días (frecuencia de muestreo 5 segundos)Intervalo de tiempo de almacenamiento: 1~86400s |
| Fuente de alimentación |
24V CC |
| Teclado |
16 teclas táctiles ligeras |
| Pantalla |
40 caracteres, 2 líneas (20×2) alfanumérico de celosía, LCD retroiluminado |
| Temperatura |
Transmisor: -40℉~140℉ (-40℃~60℃)
Transductor: -40℉~248℉ (-40℃~120℃) Estándar |
| Humedad |
Hasta 99% RH, sin condensación |
| ESPECIFICACIONES FÍSICAS |
| Transmisor |
Aluminio fundido a presión, IP65, mecanizado CNC |
| Transductor |
Diseño encapsulado, grado de protección IP68
La longitud estándar del cable: 10 m
Material: Aleación de aluminio + PEI
|
| Peso |
Transmisor: 1 kg |
