Resaltar:
Metro de flujo ultrasónico TM601
, Medidor de flujo de abrazadera para limpieza
, Medidor de flujo sin modificación de tuberías
Rango de velocidad: |
± 0.1m/s ~ ± 5m/s (± 0.328ft/s ~ ± 16ft/s) |
Exactitud: |
± 2.0% |
Rango de tamaño de la tubería (opcional): |
OD9.53, OD12.7, OD15, OD20, OD25, OD32, OD40, OD50, OD63, OD75, OD90, OD110, OD140, OD220 |
Líquido: |
Agua, agua de mar, aceite, alcohol ... |
Material de tubería: |
PVC, acero al carbono, acero inoxidable, cobre |
Salidas opcionales: |
RS485, 4-20 mA, OCT+Relé |
Interfaz de comunicación: |
Rs485, soporte de protocolo Modbus |
Fuente de alimentación: |
9-36V DC |
Temperatura: |
Temperatura ambiente del transmisor: 14 ℉ ~ 122 ℉ (-10 ℃ ~ 50 ℃) Medido de medición del transductor: |
Humedad ambiental: |
RH 0 ~ 95% RH, no condensación |
Transmisor: |
Aleación de aluminio |
Mostrar: |
OLED retroiluminado por retroiluminación 128*64 Matriz de puntos |
Tasa de protección: |
IP54 |
Longitud del cable: |
Cable de alimentación: longitud estándar 2m |

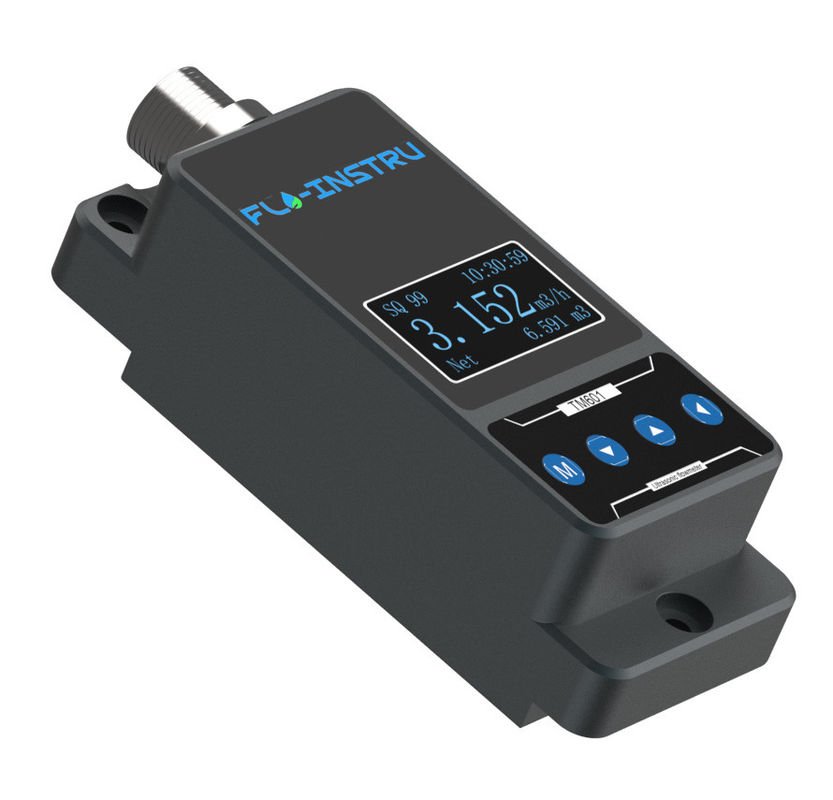

Medidor de flujo ultrasónico TM601 para la industria de la limpieza. No requiere modificación de tuberías
Caudalímetro ultrasónico con abrazadera fija para la industria de limpieza TM601
Medidores de flujo ultrasónicos de tipo compacto con abrazadera.
Descripción del Producto
TM601 es un caudalímetro especialmente diseñado para máquinas de limpieza por ultrasonidos
1. Solo toma 1 minuto completar la instalación e iniciar la medición.
2. No se realizan cambios adicionales en la tubería y la instalación y medición se pueden completar de acuerdo con las instrucciones de operación.
3. Puede instalarse y utilizarse sin detener la producción, sin realizar ninguna modificación en la tubería y sin pérdida de presión.
4. Pantalla OLED (128x 64px), incluso en ambientes oscuros tiene la mejor visualización
5. Adecuado para una variedad de tuberías: tuberías de acero inoxidable, tuberías de acero al carbono, tuberías de cobre, PVC, PVDF, PPR, PPH, HDPE, etc.
Beneficio y característica
- No es necesaria ninguna modificación de la tubería
Las dificultades comúnmente asociadas con la instalación de un nuevo medidor de flujo ultrasónico se eliminan con un simple CLAMP-ON. Este diseño elimina la necesidad de cortar tuberías, detener su funcionamiento, detener la producción, ofrecer costos adicionales y mucho más.
- No se necesitan herramientas especiales
Todo lo que se necesita es un destornillador Phillips para instalar el TM601 de forma segura en un tubo medido. Esto garantiza que cualquier miembro del equipo pueda realizar una instalación sencilla y correcta sin necesidad de herramientas especiales ni conocimientos especializados.
- Gran precisión profesional
Gracias a su precisión confiable, el TM601 puede usarse tanto para aplicaciones de detección generales como para situaciones que requieren un monitoreo más preciso, lo que hace que sea más fácil que nunca detectar adecuadamente el flujo. La velocidad de respuesta es de hasta 0,03 m/s.
Presupuesto
| Tasa de velocidad |
0,328 pies/s~±16 pies/s (0,1 m/s~±5 m/s) |
| Exactitud |
±2,0% |
| Tamaño de tubería |
DN4 DN8 DN10 DN15 DN20 DN25 DN32 |
| DN40 DN50 DN65 DN80 DN100 DN125 DN200 |
| Líquido |
Agua normal, agua de mar, agua fría/caliente, alcohol. |
| Material de la tubería |
PVC, acero inoxidable, acero al carbono, cobre.… |
| Fuente de alimentación |
9 ~ 36 VCC, máximo 500 mA |
| Comunicación |
Admite protocolo MODBUS, RS485 |
| Salida analógica |
4-20 mA, máximo 750 Ω |
| Salida de alarma |
Función de alarma de límite superior e inferior OCT (opcional) |
| Mostrar |
Pantalla de visualización de matriz de puntos OLED 128*64 |
| Panel de teclas |
Cuatro botones táctiles |
| Unidad de flujo |
Admite selección de unidades métricas, metros cúbicos (m³), litros (l), galones estadounidenses (gal). |
| Unidad de tiempo |
/hora,/min,La unidad predeterminada de fábrica es metros cúbicos por hora. |
| Totalizador de flujo diario, mensual y anual |
| Temperatura |
Ambiente: 14F~+122F(-10℃~+50℃) |
| Líquido: 14F~+122F(-10℃~+50℃) |
| Humedad ambiental |
RH 0~95%, sin condensación |
| Material de la carcasa |
Aleación de aluminio, procesamiento mecanizado CNC. |
| Tasa de protección |
IP54 |
| Longitud del cable |
Estándar de 6,6 pies (2 m) |
Tabla de referencia de rango de tamaño de tubería y rango de flujo
| DN |
sobredosis |
Rango de diámetro exterior |
Pulgada |
Rango de flujo |
| DN4 |
DO9.53 |
95 mm-10,5 mm |
1/8" |
0,003~0,142 m³/h |
| 0,047～2,374 I/min |
| 0,013~0,627 galones/minuto |
| DN8 |
DO12.7 |
12,4 mm-13,1 mm |
1/4" |
0,011~0,570 m³/h |
| 0,190～9,496 I/min |
| 0,050~2,509 galones/minuto |
| DN10 |
OD15 |
14,5 mm-15,4 mm |
3/8" |
0,026~1,282 m³/h |
| 0,427～21,366l/min |
| 0,113～5,644 gal/mir |
| DN15 |
OD20 |
16,5 mm-23,0 mm |
1/2" |
0,046~2,279 m/h |
| 0,760～37,984l/min |
| 0,201~10,034 galones/minuto |
| DN20 |
OD25 |
25,0 mm-30,0 mm |
3/4" |
0,103~5,128 m/h |
| 1,709～85,464 l/min |
| 0,452~22,577 galones/minuto |
| DN25 |
OD32 |
32,0 mm-35,0 mm |
1" |
0,182~9,116 m³/h |
| 3.039～151.935l/min |
| 0,803~40,137 galones/minuto |
| DN32 |
OD40 |
38,0 mm-45,0 mm |
1-1/4" |
0,285~14,244 m³/h |
| 4,748～237,399l/min |
| 1,254～62,714 galones/minuto |
| DN40 |
DO50 |
48,0 mm-54,0 mm |
1-1/2" |
0,410~20,511 m³/h |
| 6,837～341,854l/min |
| 1,806～90,309 galones/minuto |
| DN50 |
OD63 |
58,0 mm-64,0 mm |
2" |
0,729～36,464m³/h |
| 12,155～607,741 l/min |
| 3,211～160549 gal/mir |
| DN65 |
OD75 |
72,0 mm-78,0 mm |
2-1/2" |
1.140～56.976 m³/h |
| 18,992～949,595 l/min |
| 5.017～250.857 gal/mir |
| DN80 |
OD90 |
80,0 mm-92,0 mm |
3" |
1,641～82,045m3/h |
| 27,348～1367,417l/min |
| 7,225～361,234 gal/mir |
| DN100 |
OD110 |
108,0 mm-116,0 mm |
4" |
2,917～145,858m³/h |
| 48,619～2430,963 l/min |
| 12,844～642,194 galones/minuto |
| DN125 |
OD140 |
132,0 mm-142,0 mm |
5" |
4,558～227,903m³/h |
| 75,968～3798,380 l/min |
| 20,069～1003429 galones/minuto |
| DN200 |
OD220 |
218,0 mm-228,0 mm |
8" |
11.669～583.431m³/h |
| 194,477～9723,852 l/min |
| 51,376～2568,778 galones/minuto |
