Name: FL101 Medidor de flujo ultrasónico en línea para aplicaciones de agua limpia
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: FL101

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                                                                                                                FL101 Medidor de flujo ultrasónico, medidor de flujo de agua limpia, medidor de tratamiento de agua en línea


Rango de flujo:	0.1m/s ~ 10m/s	Exactitud:	±1,0%
Rango de diámetro del tubo ((opcional):	OD20, OD25, OD32, OD40	Medio de medición:	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Material de la sección de tubería (opcional):	PVC	Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU
Fuente de alimentación:	24 VCC	Teclado:	4 teclas táctiles
Mostrar:	1.54 240*240 IPS LCD con rotación de 360° (para una fácil lectura)

Rango de flujo:	0.1m/s ~ 10m/s
Exactitud:	±1,0%
Rango de diámetro del tubo ((opcional):	OD20, OD25, OD32, OD40
Medio de medición:	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Material de la sección de tubería (opcional):	PVC
Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU
Fuente de alimentación:	24 VCC
Teclado:	4 teclas táctiles
Mostrar:	1.54 240*240 IPS LCD con rotación de 360° (para una fácil lectura)

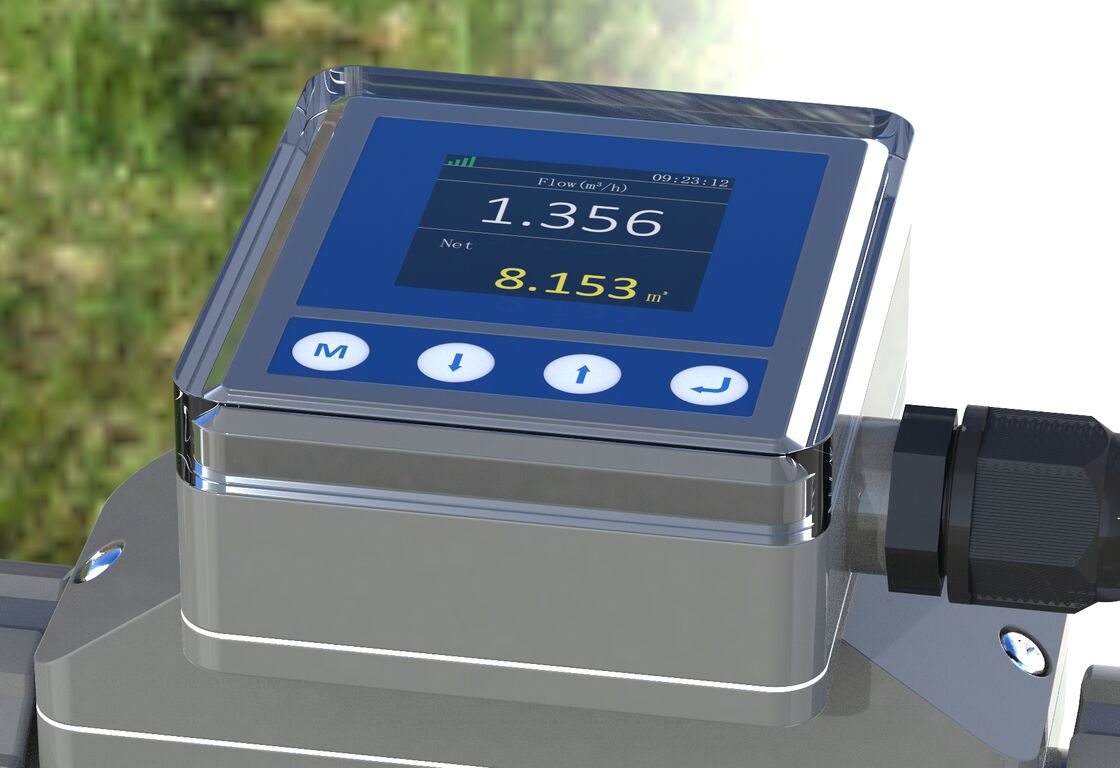

FL101 Medidor de flujo ultrasónico en línea para aplicaciones de agua limpia

Medidor de flujo ultrasónico en línea FL101

Información del producto

FL101 se utiliza especialmente para medir el flujo de diversos líquidos en tuberías, realizando mediciones de flujo en tiempo real en el proceso de producción. Los instrumentos emiten señales digitales, señales analógicas, etc., para realizar la medición y control del proceso de producción.

Debido a la necesidad de modernización industrial, se requiere que los instrumentos tengan un rendimiento rico para lograr la automatización. Sin embargo, la salida de los medidores de flujo tradicionales es relativamente simple y no puede satisfacer las necesidades in situ, por lo que es necesario reemplazarla en su posición original.

Flo-Instruments ha lanzado un medidor de flujo en línea con un diseño de tubería completamente recta sin pérdida de presión, conexión de doble unión e instalación simple.

Beneficios

El medidor de flujo ultrasónico en línea tiene un chip de medición avanzado incorporado (resolución de tiempo de hasta 20 ps)		Pantalla OLED de cuatro líneas Fecha/señal/instantánea/acumulada Claro de un vistazo, poca luz, ambiente oscuro, fácil de leer

Método de menú innovador (lista desplegable) Botones de cuatro toques para una fácil configuración Cambio de idioma simplificado/tradicional/inglés		IP66 Estructura de moldeo por inyección Conexión de doble unión, fácil y confiable.

Características del producto

Dimensión

FL101 Medidor de flujo ultrasónico en línea para aplicaciones de agua limpia 1

FL101 Medidor de flujo ultrasónico en línea para aplicaciones de agua limpia 2

Modelo	Diámetro nominal de la tubería	l	A	B	do	D
PVC-U-20	DN15	146	182	53,5	93,7	20
PVC-U-25	DN20	149	189	57,3	98,2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118,5	40
Unidad: mm
Nota:
"L" es la longitud de la sección de tubería cortada durante la instalación; "D" es el diámetro exterior de la sección de tubería instalada.

Medio compatible

Desde que el producto salió al mercado, se ha utilizado ampliamente en la industria de equipos de limpieza. Debido a su instalación y funcionamiento sencillos y a su rendimiento de medición fiable, se ha promocionado continuamente en nuevas industrias.

Principales industrias: semiconductores, alimentación, medicinas, agua potable, detergentes, impresión y teñido, productos químicos, etc.

Los usuarios del medio han medido:

Ácido sulfúrico diluido
Espíritu
Hidrocarburo
Alcohol
Cloruro de sodio
carbonato de sodio
trietilamina
etilendiamina
Óxido de propileno, etc.

A medida que el mercado se expanda, encontraremos que habrá cada vez más medios que medir. Esperamos que los usuarios compartan más aplicaciones para que podamos enriquecer y mejorar continuamente nuestros productos.

Determinación de medios medibles:

El caudal del medio en la tubería es estable.
La presión se mantiene a 0,3 MPa.
No se generarán burbujas (cavitación) debido al flujo.

Hay muchos más medios que han sido medidos, bienvenidos a consultar.

Información técnica

Parámetro

Nombre del producto	Medidor de flujo ultrasónico en línea FL101
Exactitud	±1,0 % (0,3 m/s~5,0 m/s)
Velocidad del flujo	0,1 m/s~10,0 m/s
Linealidad	±1,0 % (0,3 m/s-5,0 m/s)
Repetibilidad	0,40%
Tiempo de respuesta	500ms
Visualización de pantalla	LCD IPS de 1,54'' 240*240 Rotación de 360° (para fácil lectura)
Idioma del menú	Chino simplificado/chino tradicional/inglés
Unidad de visualización	Admite la selección de unidades métricas e imperiales, m³/h, LPM, ml/min, GPM, LPH, la unidad predeterminada de fábrica es LPM
Mostrar datos	Flujo instantáneo, velocidad de flujo instantáneo, volumen acumulado neto, volumen acumulativo único, valor máximo diario, valor mínimo diario, volumen acumulado diario/mensual/anual
Totalizador	Totalizador de flujo de 7 dígitos
Datos acumulativos	10 años 64 meses 64 días
Tecla de operación	Cuatro botones táctiles
Batería del calendario	CR1220
Fuente de alimentación	24VCC@3W
Salida analógica	4-20 mA, carga máxima 600 Ω
Interfaz de comunicación	RS485, admite protocolo ModBus RTU
Salida de alarma	Salida de alarma de límite superior e inferior OCT, salida de pulso, etc.
Salida de relé	(Opcional) 30VDC@1A, frecuencia de conmutación inferior a 2Hz
Medios de comunicación	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Nivel de protección	IP66
Método de instalación	Los tramos de tubería están integrados y las tuberías de PVC-U están conectadas mediante uniones (uniones deslizantes).
Tamaño de tubería	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1½")
Material de la sección de tubería	PVC
Temperatura del medio	0°C-60°
Temperatura de trabajo	-10°C-50°C
Humedad ambiental	Humedad relativa 0%-95%, sin condensación
Viscosidad aplicable	<300CST (mm²/s)
Longitud del cable	Estándar: 2 m (6,6 pies). Se puede alargar hasta 20 m (66 pies)

Instalación

1. Cortar la tubería
	De acuerdo con los requisitos de selección del punto de instalación, corte una sección de la tubería en el lugar de instalación.
2. Inserte las tuercas en el tubo.
	Desenrosque las dos tuercas del medidor e insértelas en la tubería.
3. Pegue las juntas de las tuberías.
	Aplique pegamento para PVC a las dos juntas de tuberías del instrumento y conéctelas a las tuberías.
4. Instale el medidor de flujo.
	Coloque el medidor en el medio y apriete la tuerca para completar la instalación; Preste atención a la dirección del flujo durante la instalación.
5. Encienda y ejecute
	Conecte el otro extremo del cable a una fuente de alimentación de 24 V CC, enciéndalo y observe.

Paquete y accesorio

FL101 Medidor de flujo ultrasónico en línea para aplicaciones de agua limpia 10

Información del pedido

FL101	Código	Rango de tamaño de tubería [DN, pulgadas y diámetro exterior]
	A	DN15			1/2"	OD20
	B	DN20			3/4"	OD25
	do	DN25			1"	OD32
	D	DN32			1-1/4"	OD40
		Código	Modo de salida
		1	4-20 mA, RS485, pulso OCT, relé
			Código	Longitud del cable
			l	6,6 pies (2 m) (si no hay opción, se considerará predeterminado)
			L+	bajo pedido otras longitudes

FL101

Información completa de pedido
