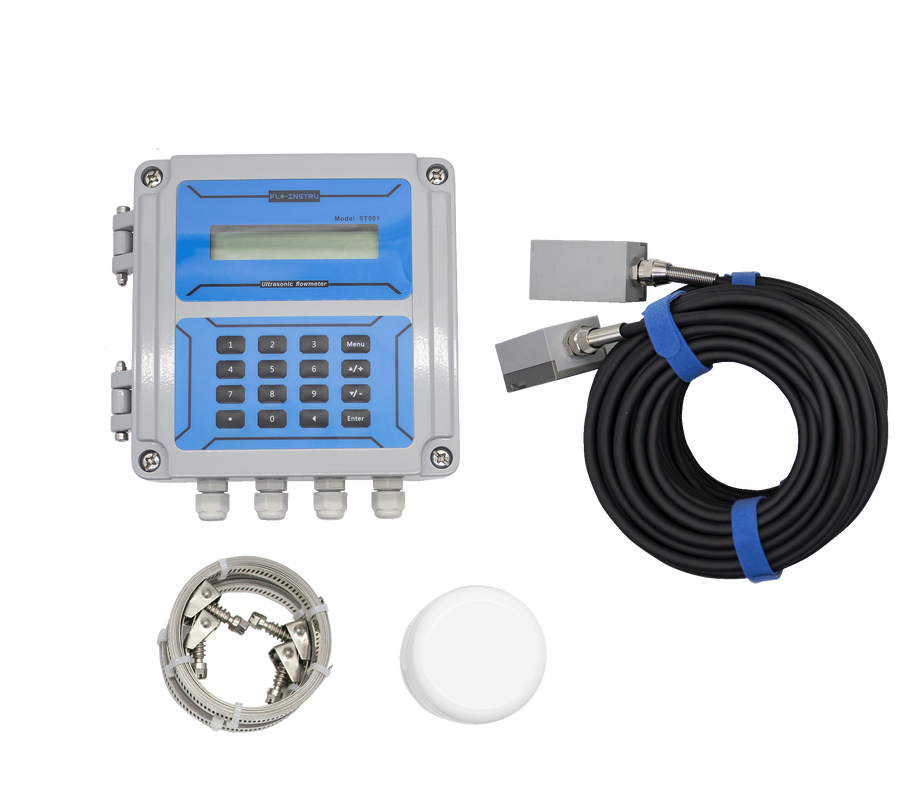

Medidor de flujo ultrasónico ST501 con transductor de sujeción, comunicación RS485 y fuente de alimentación de 24V CC

El caudalímetro ultrasónico estacionario ST501 se integra en su sistema de gestión para proporcionar servicios de medición remota para aplicaciones de purificación de agua industrial y gestión de aguas residuales.

• Mide el flujo real y el consumo total de diversos líquidos
• Sin pérdida de control de proceso, optimización de activos y eficiencia, sin tiempo de inactividad ni gastos por calibración
• Los algoritmos adaptativos de procesamiento de señales optimizan el rendimiento, garantizando mediciones precisas incluso en condiciones de flujo desafiantes
• Interfaz de pantalla clara y pantalla LCD con función de alarma, fácil de operar y depurar
• Utiliza tecnología ultrasónica de tiempo de tránsito para realizar mediciones de flujo bidireccionales midiendo con precisión los tiempos de viaje de la señal ultrasónica
• Aproveche las capacidades de registro de datos para analizar patrones de flujo históricos para la optimización del sistema
• Teclado incorporado y sistema de menú simple para una programación rápida del diámetro de la tubería, material, tipo de líquido y unidades de medición

El caudalímetro ultrasónico de tiempo de tránsito, también conocido como caudalímetro ultrasónico de tiempo de vuelo (TVT), es una tecnología de medición de flujo no intrusiva ampliamente utilizada para aplicaciones de líquidos limpios. Opera según el principio de medir la diferencia de tiempo entre las señales ultrasónicas transmitidas en la dirección del flujo y en contra de la dirección del flujo.

Abra la cubierta ubicada en la parte inferior derecha para conectarse al terminal de alimentación de CC. Siga el diagrama de cableado para conectar: entrada RTD (solo para el modelo de energía), RS485, 4-20mA, transductor (transductor aguas arriba, transductor aguas abajo), salida de relé, salida OCT.

Para cable de transductor de doble blindaje: "+" en el cable azul, "-" en el cable blanco y "blindaje" en el blindaje.

El caudalímetro ultrasónico fijo ST501 está equipado con múltiples opciones de comunicación y salida para garantizar una integración perfecta en varios sistemas de control industrial. Estas salidas permiten la adquisición de datos en tiempo real, el monitoreo remoto y el control de procesos relacionados con el flujo.
