Caudalímetro ultrasónico de inserción ST502 con precisión de ±0.5% para tamaños de tubería DN25-DN5000 y fuente de alimentación de 24V CC

El caudalímetro ultrasónico de inserción ST502 utiliza tecnología avanzada de procesamiento de señales digitales para lograr una medición de flujo de alta precisión de ±0.5% en una amplia gama de tamaños de tubería y aplicaciones de líquidos limpios. Diseñado con una robusta sonda de inserción de grado industrial, el ST502 proporciona un fuerte acoplamiento ultrasónico directamente dentro del flujo, asegurando una excelente intensidad de señal, estabilidad a largo plazo y un rendimiento fiable.

Una interfaz de usuario y un sistema de menús claros e intuitivos permiten una fácil configuración y operación. A diferencia de los modelos de abrazadera, el diseño de inserción posiciona los transductores ultrasónicos directamente dentro de la tubería, lo que permite una mayor penetración de la señal y una mayor estabilidad, lo que es particularmente beneficioso para tuberías de gran diámetro, condiciones de proceso complejas o aplicaciones que requieren mediciones altamente fiables y repetibles.

Diseñado para la versatilidad, el ST502 es ideal para sistemas de distribución de agua, bucles de refrigeración, líquidos de procesos industriales, monitoreo de energía y aplicaciones de HVAC. Su combinación de alta precisión, rendimiento estable y construcción duradera lo convierte en una solución fiable para el monitoreo de flujo a largo plazo y tareas de medición críticas.

• Mide el flujo real y el consumo total de varios líquidos
• Proceso mecanizado CNC, tecnología de tapa abierta magnética sin tornillos
• Los algoritmos adaptativos de procesamiento de señales optimizan el rendimiento, asegurando mediciones precisas incluso en condiciones de flujo difíciles
• Interfaz de pantalla clara y pantalla LCD con función de alarma, fácil de operar y depurar
• Utiliza tecnología ultrasónica de tiempo de tránsito para realizar mediciones de flujo bidireccional midiendo con precisión el tiempo que tardan las señales ultrasónicas en transmitirse aguas arriba y aguas abajo
• Tarjeta SD de 2G incorporada y aprovecha las capacidades de almacenamiento para analizar datos de flujo históricos para la optimización del sistema
• Teclado incorporado y sistema de menú simple para una selección rápida y fácil del diámetro de la tubería, material de la tubería, tipo de líquido y unidades de medición

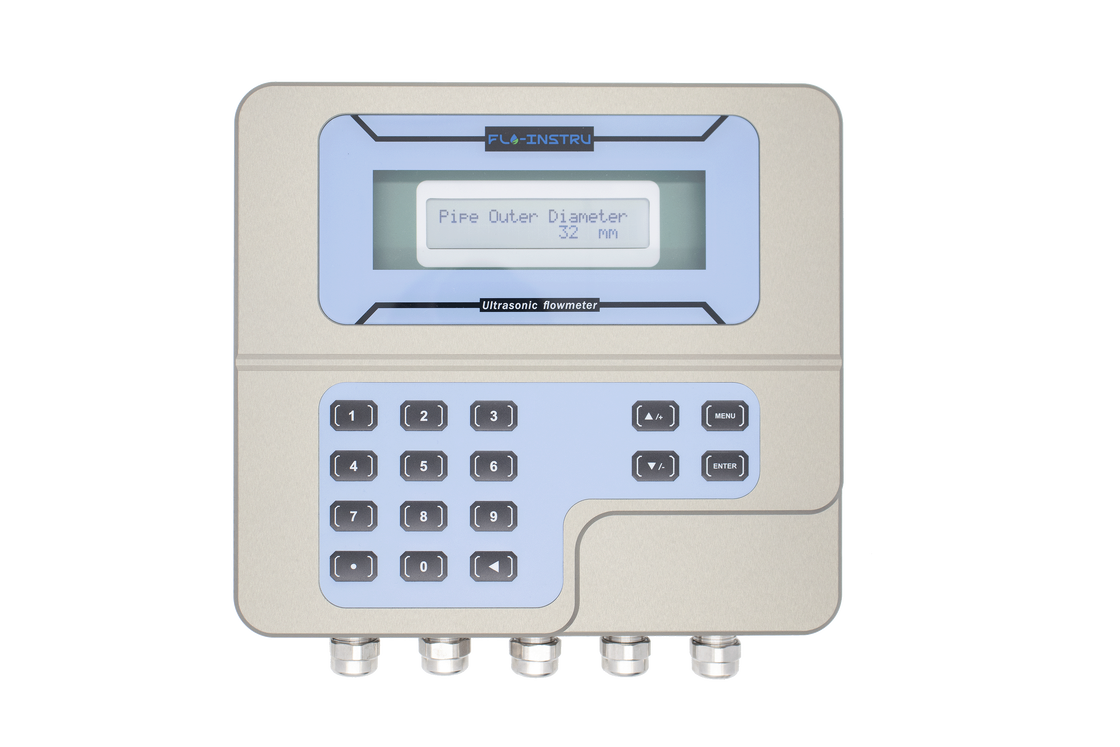

El ST502 es un producto de alta gama completamente nuevo fabricado con material de aleación de aluminio utilizando métodos de procesamiento CNC. Adopta la tecnología de apertura lateral de absorción de hierro completamente sellada líder en la industria sin bloqueo de tornillos, lo que reduce los tediosos pasos de atornillado. Este conveniente diseño realmente logra "apertura en un segundo".

El caudalímetro ultrasónico de tiempo de tránsito (TVT) es una tecnología de medición de flujo altamente fiable ampliamente utilizada para líquidos limpios. A diferencia de los diseños de abrazadera, el medidor de inserción coloca los transductores ultrasónicos directamente en la pared de la tubería para que hagan contacto con el fluido. Esto asegura una fuerte transmisión ultrasónica, una excelente calidad de señal y un rendimiento estable a largo plazo, especialmente en tuberías grandes o de pared gruesa.

En un caudalímetro TVT de inserción, dos transductores ultrasónicos se insertan en la pared de la tubería. Un transductor transmite un pulso aguas abajo (T_down) con la dirección del fluido, mientras que el otro transmite aguas arriba (T_up) contra el flujo. Debido a que el líquido en movimiento acelera la señal aguas abajo y ralentiza la señal aguas arriba, la diferencia de tiempo (Δt=T_up - T_down) es proporcional a la velocidad del flujo.

Diagrama de Funciones de Comunicación y Salida

El caudalímetro ultrasónico fijo ST502 está equipado con múltiples opciones de comunicación y salida para garantizar una integración perfecta en varios sistemas de control industrial. Estas salidas permiten la adquisición de datos en tiempo real, el monitoreo remoto y el control de procesos relacionados con el flujo.

Conexiones de Salida e Interfaz
