TM605 Medidor de flujo ultrasónico compacto con diseño de sujeción, pantalla OLED y comunicación RS485

Name: TM605 Medidor de flujo ultrasónico compacto con diseño de sujeción, pantalla OLED y comunicación RS485
Brand: Flo-Instruments Co., Ltd
SKU: Las demás:
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: Las demás:

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:

Mostrar:	Pantalla de visualización con matriz de puntos OLED 320*240	Fuente de alimentación:	24 VCC
Rango de diámetro de tubería:	DN6 DN100	Interfaz de comunicación:	Interfaz de comunicación RS485, soporte para el protocolo Modbus
Rango de flujo:	0Los equipos de ensayo deben tener una velocidad de ensayo superior a 5 m/s (± 5 m/s).	Exactitud:	± 2%

Mostrar:	Pantalla de visualización con matriz de puntos OLED 320*240
Fuente de alimentación:	24 VCC
Rango de diámetro de tubería:	DN6 DN100
Interfaz de comunicación:	Interfaz de comunicación RS485, soporte para el protocolo Modbus
Rango de flujo:	0Los equipos de ensayo deben tener una velocidad de ensayo superior a 5 m/s (± 5 m/s).
Exactitud:	± 2%

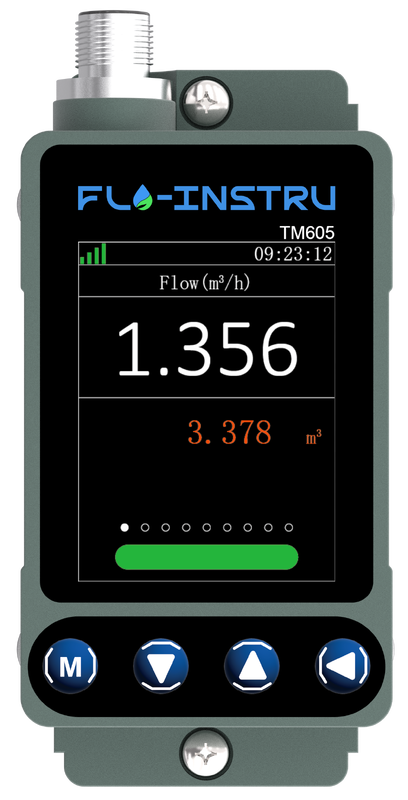

TM605 Medidor de flujo ultrasónico compacto con diseño de sujeción, pantalla OLED y comunicación RS485

Sistema de gestión de HVAC y edificios con medidores de flujo compactos de ultrasonido TM605

Resumen del producto

El medidor de flujo ultrasónico compacto TM605 es un medidor de flujo ultrasónico de tipo compacto diseñado para sistemas de automatización de edificios,proporcionar un control mejorado de las aplicaciones de HVAC y gestión de edificios.

Descripción del producto

TM605 es un medidor de flujo ultrasónico integrado diseñado específicamente para diámetros de tuberías pequeños y medianos.Utilizando el principio ultrasónico del método de diferencia de tiempo de tránsito, el TM605 envía y recibe señales ultrasónicas a través de sus sensores.la diferencia entre las mediciones aguas arriba y aguas abajo permite cálculos precisos de flujo y velocidad.

Beneficios y características

Diseño de la estructura única:El diseño circular de acero magnético permite el bloqueo automático del clip durante la instalación.
Pantalla de color:Cuenta con la popular pantalla IPS LCD para una fácil lectura de datos, incluso en entornos con poca luz.
Curva de flujo/gráfico de columna:Equipado con gráfico de columna de flujo total/temperatura y gráfico de curva de flujo en tiempo real para una visualización clara de los cambios de flujo en tiempo real.
Muestra de temperatura:La sonda de temperatura incorporada en la parte inferior de la unidad de visualización mide la temperatura de la pared de la tubería en tiempo real durante el flujo de líquido, que se muestra en la interfaz de datos de flujo/velocidad.
Opción de menú fácil:Configuración y cambios de parámetros sencillos a través de cuatro teclas.
Compatibles con diversos materiales y líquidos:Apto para medir diferentes líquidos limpios y materiales de tubería. Unidad única TM605 puede medir tuberías metálicas y plásticas, así como agua y aceite a través de opciones de menú.

Especificaciones técnicas

Especificación	Detalles
Tasa de velocidad	0.328 pies/s±16 pies/s (0.1m/s±5m/s)
Precisión	± 2,0%
Tamaño del tubo	DN6 DN8 DN10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100
Compatibilidad con líquidos	Agua corriente, agua de mar, agua de refrigeración/agua caliente, alcohol, etc.
Material de las tuberías	PVC, acero inoxidable, acero al carbono, cobre, etc.
Fuente de alimentación	24 V de corriente continua, máximo 500 mA
Comunicación	Apoyo al protocolo MODBUS, RS485
Salida analógica	4-20mA, máximo 750Ω
Salida de la alarma	Función de alarma de relevo, límite superior e inferior de los OCT
Muestra	Pantalla de visualización con matriz de puntos OLED 320*240
Panel de teclas	Cuatro botones táctiles
Unidad de flujo	Apoyar la selección de unidades métricas: metros cúbicos ((m3), litros ((l), galones de EE.UU. ((gal)
Unidad de tiempo	/hora, /min (por defecto de fábrica: metros cúbicos por hora)
Características adicionales	Total del flujo diario, mensual y anual
Rango de temperatura	El valor de la temperatura de ensayo se calculará en función de la temperatura de ensayo. Se aplicará una temperatura de 20 °C a la superficie de la muestra.
Humedad ambiental	RH 0·95%, sin condensación
Materiales para la vivienda	Leguras de aluminio, mecanizado por CNC
Tasa de protección	Protección IP54
Duración del cable	6.6 pies (2 m) estándar

Cuadro de referencia de la gama de dimensiones y del rango de flujo de las tuberías

Diámetro	DN	En pulgadas	Rango de diámetro (mm)	Min (m3/h)	Se aplicará el método siguiente:	Se aplicará el procedimiento siguiente:	El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
F9.53	DN6	1/8 de pulgada	9 a 12	0.02	0.7	0.4	12
- ¿Qué quieres decir?7	DN8	Un cuarto de pulgada	12 a 15	0.05	1.7	0.9	28
F15	DN10	3/8 de pulgada	15 y 18	0.09	3.0	1.5	49
F20	DN15	1/2" de largo	18 a 21 años	0.06	3.2	1.1	53
F25	DN20	3/4 de pulgada	21 a 28 años	0.11	5.7	1.9	94
Frente a la luz	DN25	1 "	28 a 36 años	0.18	8.8	2.9	147
F40	DN32	1 a 4 pulgadas	36 a 44	0.29	14	4.8	241
Frente a la luz	DN40	1 y media.	44 a 52 años	0.45	23	7.5	377
Φ63	DN50	2 " por segundo	52 a 66 años	0.71	35	12	589
Frente a la luz	DN 65	2 y media.	66 a 80	1.2	60	20	995
F90	DN 80	3" de largo	Entre 80 y 95	1.8	90	30	1508
Φ110	DN100	4" de largo.	100 a 115	2.8	141	47	2356

Imágenes del producto
