Name: Medidor de flujo de abrazadera ST502 para aceite
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negociable USD
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen

Nombre de la marca: Flo-Instru

Certificación: CE; ISO9001

Número de modelo: ST502

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                Caudalímetro ultrasónico con fuente de alimentación de 24 V CC, Caudalímetro con abrazadera de tamaño de tubería DN25-DN5000, Caudalímetro ST502 de repetibilidad del 0


Producción:	4-20 mA, salida de pulso OCT, salida de retransmisión, RS-232 / RS-485, temperatura RTD. aporte	Tamaño de tubería:	DN25-DN5000
Temperatura de los transductores:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)	Fuente de alimentación:	24 VCC
Repetibilidad:	0,15%	rango de velocidad:	0,03 ~±40 pies/s (0,01~±12m/s)

Producción:	4-20 mA, salida de pulso OCT, salida de retransmisión, RS-232 / RS-485, temperatura RTD. aporte
Tamaño de tubería:	DN25-DN5000
Temperatura de los transductores:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)
Fuente de alimentación:	24 VCC
Repetibilidad:	0,15%
rango de velocidad:	0,03 ~±40 pies/s (0,01~±12m/s)

Medidor de flujo de abrazadera ST502 para aceite

ST502 Medidor de caudal de abrazadera para petróleo

Resumen del producto

El medidor de flujo ultrasónico ST502 utiliza métodos de tiempo de tránsito para medir el flujo de líquido en sistemas industriales, proporcionando datos de flujo de alta precisión a través de transductores de sujeción que nunca entran en contacto con el fluido.

Características clave

Medidas del flujo real y del consumo total de diversos líquidos
Proceso mecanizado CNC con tecnología de tapa abierta magnética
Algoritmos de procesamiento de señales adaptativos para condiciones de flujo difíciles
Pantalla LCD clara con función de alarma y fácil manejo
Medición bidireccional del flujo mediante tecnología ultrasónica de tiempo de tránsito
Tarjeta SD 2G incorporada para el análisis de datos de flujo histórico
Sistema de menú simple para una configuración rápida

Principio de medición - Tecnología TVT

La tecnología TVT (Transit-Time Vortex) combina ultrasonidos de tiempo de tránsito con fenómeno de derramamiento de vórtices, ofreciendo una precisión y versatilidad sin precedentes en la medición del flujo ultrasónico.

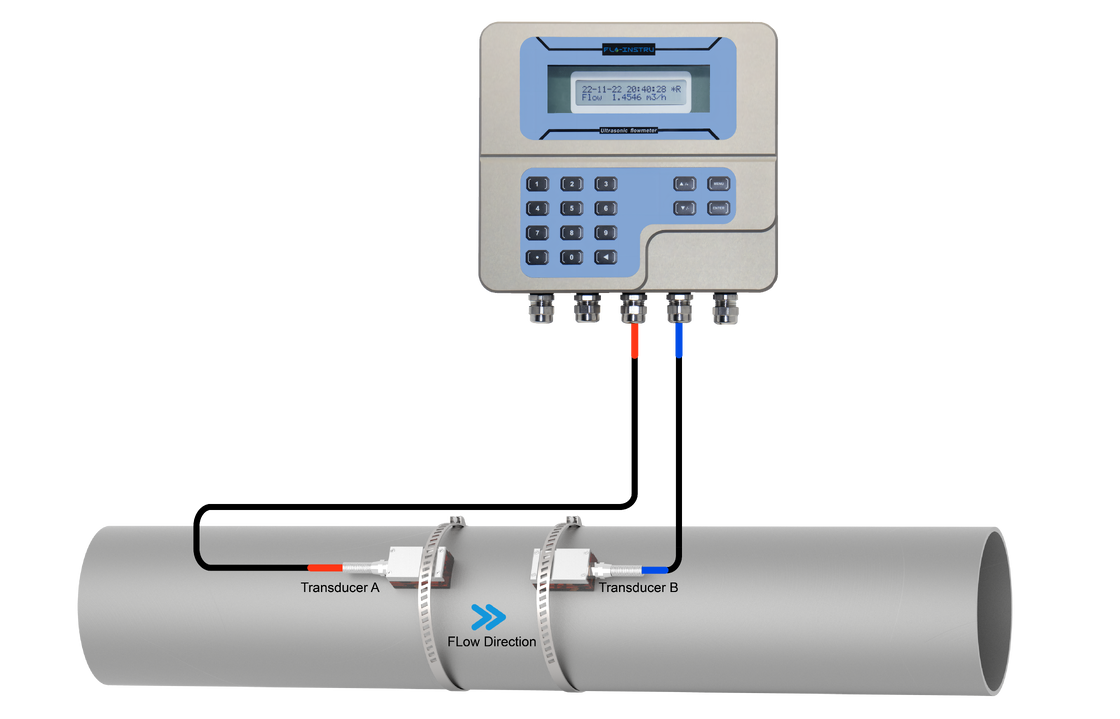

El dispositivo utiliza transductores ultrasónicos instalados en el exterior de la tubería. Un transductor envía pulsos río abajo con el flujo, mientras que el otro envía río arriba contra el flujo.La diferencia de tiempo entre las señales es proporcional a la velocidad de flujo.

Especificaciones de rendimiento

Parámetro	Especificación
Rango de velocidad	0La velocidad de escape de los vehículos de las categorías M1 y M2 será de:
Precisión	± 0,5%
Tamaño del tubo	"~ 200" (25 mm ~ 5000 mm)
Repetibilidad	0.15% del valor medido
Linealidad	± 1,0%
Compatibilidad de los fluidos	Agua, agua de mar, petróleo, alcohol...
Material de las tuberías	PVC, acero inoxidable, acero al carbono, cobre...

Especificaciones de las funciones

Características	Especificación
Comunicación	ModBus RS485 y sus componentes
Salida analógica	4 ~ 20mA, carga máxima 750Ω
Salida de pulso	0~9999Hz, OCT
Salida del relé	el número máximo de frecuencias de 1 Hz (1A@125V CA o 2A@30V CC)
Fuente de alimentación	24 V de corriente continua/1A máximo
Rango de temperatura	-40°F~140°F (-40°C~60°C)
Humedad	Hasta un 99% de Hg, no condensante

Las dimensiones del producto

Transmisor

Transductor normal

Transductor de alta temperatura

Transductor de altas temperaturas

Presentación del producto

Funciones de comunicación y salida

El ST502 ofrece múltiples opciones de comunicación y salida para una integración perfecta en los sistemas de control industrial, lo que permite la adquisición de datos en tiempo real y la monitorización remota.

Resumen de las capacidades de producción

Tipo de salida	Función	Ejemplos de aplicación
RS485 (modbus)	Comunicación digital	Control remoto, SCADA, integración de sistemas
4 a 20 mA	Entrada/salida analógica	Entrada del PLC, retroalimentación del proceso, sistemas DCS
Pulso de los países y territorios de ultramar	Producción de la totalización de flujos	Control de lotes, medidores de energía, registradores de flujo
El relé	Salida de alarma/control	Alarmas de disparo, válvulas/bombas de control, protección de seguridad del caudal

Diagrama de cableado

Métodos de instalación

Método V Método estándar que proporciona lecturas precisas para diámetros de tubería de 25 mm a 400 mm (1" ~ 16"). Requiere una instalación adecuada del transductor en la línea central de la tubería con el mismo espacio.
Método Z Utiliza señales transmitidas directamente con menos atenuación. Adecuado para diámetros de tubería de 100 mm a 3000 mm (4 "~ 120").
Método N Las ondas sonoras atraviesan el fluido dos veces y rebotan tres veces en las paredes de las tuberías.
Método W Las ondas sonoras atraviesan el fluido cuatro veces y rebotan cuatro veces en las paredes de las tuberías.
