Name: Medidor de flujo ultrasónico de abrazadera ST502 para calefacción urbana
Brand: Flo-Instruments Co., Ltd
SKU: ST502
Price: Negociable USD
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen

Nombre de la marca: Flo-Instru

Certificación: CE; ISO9001

Número de modelo: ST502

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                Medidor de flujo ultrasónico de tamaño de tubería DN25-DN5000, Medidor de flujo con abrazadera y fuente de alimentación de 24 VCC, Medidor de flujo ST502 de repetibilidad del 0


Producción:	4-20 mA, salida de pulso OCT, salida de retransmisión, RS-232 / RS-485, temperatura RTD. aporte	Tamaño de tubería:	DN25-DN5000
Temperatura de los transductores:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)	Fuente de alimentación:	24 VCC
rango de velocidad:	0,03 ~±40 pies/s (0,01~±12m/s)	Repetibilidad:	0,15%

Producción:	4-20 mA, salida de pulso OCT, salida de retransmisión, RS-232 / RS-485, temperatura RTD. aporte
Tamaño de tubería:	DN25-DN5000
Temperatura de los transductores:	-40 ℉ ~ +140 ℉ (-40 ℃ ~ +60 ℃)
Fuente de alimentación:	24 VCC
rango de velocidad:	0,03 ~±40 pies/s (0,01~±12m/s)
Repetibilidad:	0,15%

Medidor de flujo ultrasónico de abrazadera ST502 para calefacción urbana

Medidor de Flujo Ultrasónico de Abrazadera ST502 para Calefacción Urbana

Descripción General del Producto

El medidor de flujo ultrasónico ST502 utiliza métodos de tiempo de tránsito para medir el flujo de líquidos en sistemas industriales, proporcionando datos de flujo de alta precisión a través de transductores de abrazadera que nunca entran en contacto con el fluido.

Características Principales

Mide el flujo real y el consumo total de diversos líquidos
Proceso mecanizado CNC con tecnología de tapa magnética abierta
Algoritmos adaptativos de procesamiento de señales para condiciones de flujo desafiantes
Pantalla LCD clara con función de alarma y fácil operación
Medición de flujo bidireccional utilizando tecnología ultrasónica de tiempo de tránsito
Tarjeta SD 2G incorporada para análisis de datos históricos de flujo
Sistema de menú simple para una configuración rápida

Principio de Medición - Tecnología TVT

La tecnología TVT (Tiempo de Tránsito de Vórtice) combina ultrasonidos de tiempo de tránsito con el fenómeno de desprendimiento de vórtices, ofreciendo una precisión y versatilidad inigualables en la medición de flujo ultrasónico.

El dispositivo utiliza transductores ultrasónicos instalados en el exterior de la tubería. Un transductor envía pulsos río abajo con el flujo, mientras que el otro envía río arriba contra el flujo. La diferencia de tiempo entre las señales es proporcional a la velocidad del flujo.

Especificaciones de Rendimiento

Rango de Velocidad	0.03 ~ ±40 pies/s (0.01 ~ ±12 m/s)
Precisión	±0.5%
Tamaño de Tubería	1"~200" (25mm~5000mm)
Repetibilidad	0.15% del valor medido
Linealidad	±1.0%
Compatibilidad de Fluidos	Agua, agua de mar, aceite, alcohol...
Material de la Tubería	PVC, acero inoxidable, acero al carbono, cobre...

Especificaciones de Función

Comunicación	ModBus RS485
Salida Analógica	4~20mA, carga máx. 750Ω
Salida de Pulso	0~9999Hz, OCT
Salida de Relé	máx. 1Hz (1A@125V AC o 2A@30V DC)
Fuente de Alimentación	24V DC/1A máx.
Rango de Temperatura	-40°F~140°F (-40°C~60°C)
Humedad	Hasta 99% HR, sin condensación

Dimensiones del Producto

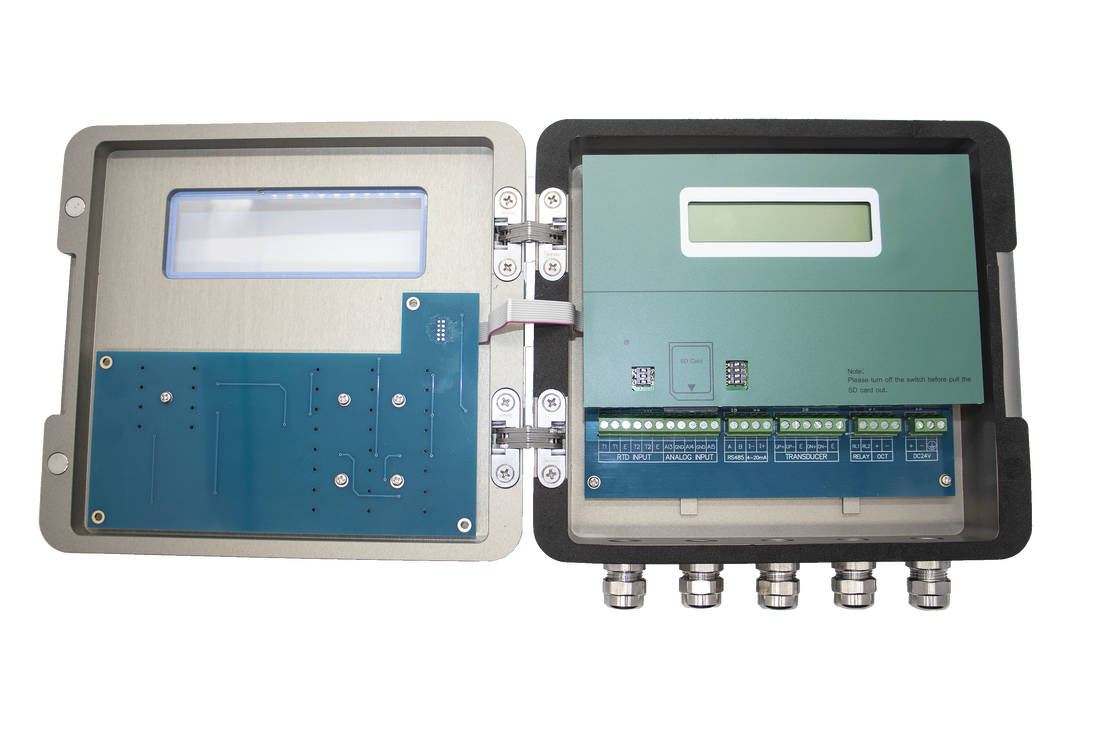

Transmisor

Transductor Normal

Transductor de Alta Temperatura

Transductor de Ultra Alta Temperatura

Pantalla del Producto

Funciones de Comunicación y Salida

El ST502 ofrece múltiples opciones de comunicación y salida para una integración perfecta en sistemas de control industrial, permitiendo la adquisición de datos en tiempo real y la monitorización remota.

Resumen de Capacidades de Salida

Tipo de Salida	Función	Ejemplos de Aplicación
RS485 (Modbus)	Comunicación digital	Monitorización remota, SCADA, integración de sistemas
4-20mA	Entrada/salida analógica	Entrada PLC, retroalimentación de proceso, sistemas DCS
Pulso OCT	Salida de totalización de flujo	Controladores de lotes, medidores de energía, registradores de flujo
Relé	Salida de alarma/control	Activación de alarmas, control de válvulas/bombas, protección de seguridad de flujo

Diagrama de Cableado

Métodos de Instalación

Método V

Método estándar que proporciona lecturas precisas para diámetros de tubería de 25 mm a 400 mm (1"~16"). Requiere una instalación adecuada del transductor en la línea central de la tubería con espaciado igual.

Método Z

Utiliza señales transmitidas directamente con menor atenuación. Adecuado para diámetros de tubería de 100 mm a 3000 mm (4"~120").

Método N

Las ondas sonoras atraviesan el fluido dos veces y rebotan tres veces en las paredes de la tubería. Adecuado para diámetros de tubería pequeños, mejorando la precisión al extender la distancia de tránsito.

Método W

Las ondas sonoras atraviesan el fluido cuatro veces y rebotan cuatro veces en las paredes de la tubería. Adecuado para tuberías muy pequeñas (diámetros inferiores a 50 mm, 2").
