Name: Medidor de flujo ultrasónico de abrazadera FL101 para agua helada
Brand: Flo-Instruments Co., Ltd
SKU: FL101
Price: Negociable USD
Availability: InStock

Detalles del producto

Lugar de origen: Shénzhen, China

Nombre de la marca: Flo-Instru

Certificación: ISO:9001, CE

Número de modelo: FL101

Pago y términos de envío

Cantidad de orden mínima: 1

Detalles de empaquetado: Embalaje convencional

Tiempo de entrega: 3-5 días laborables

Condiciones de pago: T/T

Consiga el mejor precio

Detalles del producto

Descripción de producto

Resaltar:
                                                                                                                                                                                                                                                Caudalímetro ultrasónico con abrazadera y fuente de alimentación de 24 V CC, Medidor de flujo ultrasónico en línea con interfaz de comunicación RS485, Medidor de flujo FL101 de precisión ±1.0%


Fuente de alimentación:	24 VCC	Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU
Rango de flujo:	0.1m/s ~ 10m/s	Exactitud:	±1,0%
Rango de diámetro de tubería:	OD20, OD25, OD32, OD40	Mostrar:	Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°

Fuente de alimentación:	24 VCC
Interfaz de comunicación:	RS485, soporte para el protocolo Modbus RTU
Rango de flujo:	0.1m/s ~ 10m/s
Exactitud:	±1,0%
Rango de diámetro de tubería:	OD20, OD25, OD32, OD40
Mostrar:	Pantalla LCD IPS de 1,54'' 240*240 con rotación de 360°

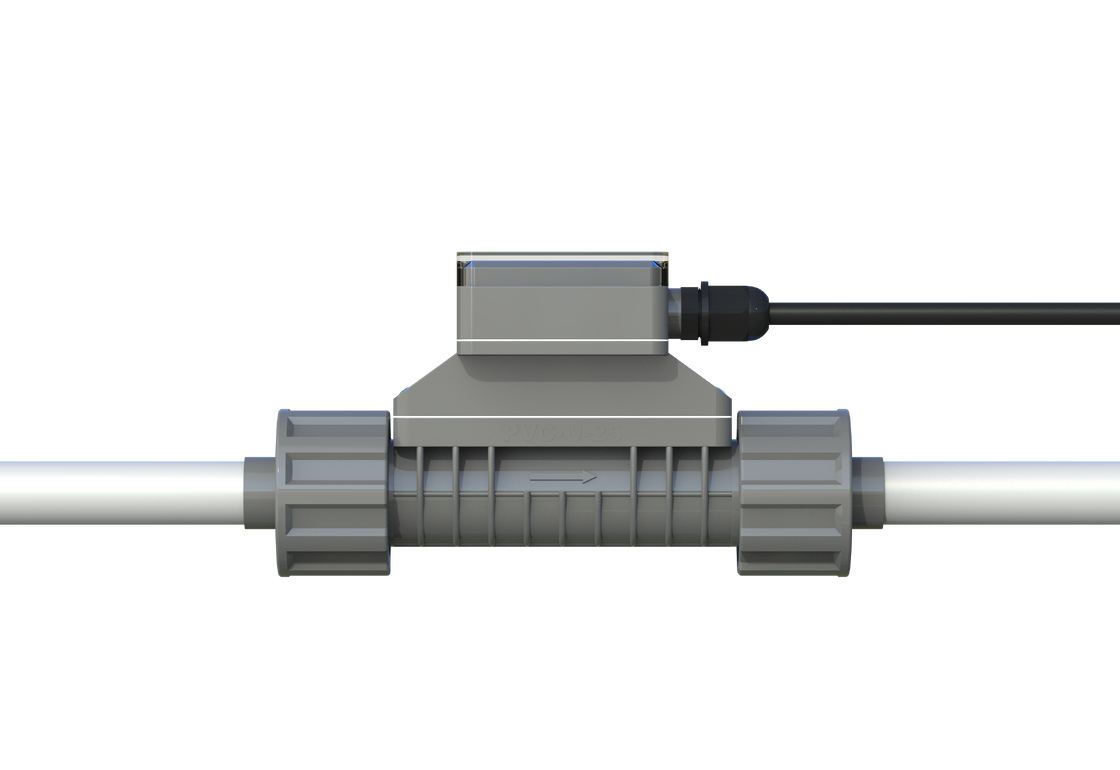

Medidor de flujo ultrasónico de abrazadera FL101 para agua helada

Medidor de Flujo Ultrasónico de Abrazadera FL101 Agua Helada

Descripción General del Producto

Medidor de Flujo Ultrasónico en Línea FL101

El FL101 está diseñado específicamente para medir el flujo de diversos líquidos en tuberías, permitiendo la medición de flujo en tiempo real en procesos de producción. El instrumento emite señales digitales, señales analógicas y más para facilitar la medición y el control de los procesos de producción.

Con los requisitos de actualización industrial, los instrumentos necesitan salidas ricas para lograr la automatización. Los medidores de flujo tradicionales a menudo tienen salidas limitadas que no pueden satisfacer las necesidades del sitio y requieren reemplazo en las posiciones originales. Flo-Instruments ha introducido un medidor de flujo en línea que presenta un diseño de tubería recta completa sin pérdida de presión, conexión de doble unión y fácil instalación.

Beneficios Clave

Tecnología de Medición Avanzada

Chip de medición avanzado incorporado con resolución de tiempo de hasta 20 ps

Pantalla OLED de cuatro líneas
Datos de fecha/señal/instantáneos/acumulados
Visibilidad clara en entornos con poca luz y tenues

Interfaz Fácil de Usar

Método de menú innovador con lista desplegable

Cuatro botones táctiles para una fácil configuración
Cambio de idioma simplificado/tradicional/inglés

Construcción Robusta

Clasificación de protección IP66
Estructura de moldeo por inyección
Conexión de doble unión para una instalación fácil y confiable

Dimensiones del Producto

Modelo	Diámetro Nominal de Tubería	L	A	B	C	D
PVC-U-20	DN15	146	182	53.5	93.7	20
PVC-U-25	DN20	149	189	57.3	98.2	25
PVC-U-32	DN25	157	205	70	108	32
PVC-U-40	DN32	157	211	83	118.5	40

Unidad: mm

Nota:"L" es la longitud de la sección de tubería cortada durante la instalación; "D" es el diámetro exterior de la sección de tubería instalada.

Medios Compatibles

Desde su introducción en el mercado, este producto ha sido ampliamente utilizado en la industria de equipos de limpieza. Debido a su simple instalación y operación, junto con un rendimiento de medición confiable, ha sido promovido continuamente en nuevas industrias.

Principales industrias: semiconductores, alimentos, medicina, agua potable, detergentes, impresión y teñido, productos químicos, etc.

Ejemplos de Medios Medidos:

Ácido sulfúrico diluido
Licor
Hidrocarburo
Alcohol
Cloruro de sodio
Carbonato de sodio
Trietilamina
Etilendiamina
Óxido de propileno, etc.

A medida que el mercado se expande, continuamos descubriendo más medios medibles. Animamos a los usuarios a compartir aplicaciones adicionales para ayudarnos a enriquecer y mejorar continuamente nuestros productos.

Determinación de Medios Medibles:

El caudal del medio en la tubería es estable
La presión se mantiene en 0.3 MPa
No se generarán burbujas (cavitación) debido al flujo

Se han medido muchos más medios - bienvenido a consultar para aplicaciones específicas.

Especificaciones Técnicas

Nombre del Producto	Medidor de Flujo Ultrasónico en Línea FL101
Precisión	±1.0% (0.3m/s~5.0m/s)
Velocidad de Flujo	0.1m/s~10.0m/s
Linealidad	±1.0% (0.3m/s-5.0m/s)
Repetibilidad	0.40%
Tiempo de Respuesta	500ms
Pantalla	LCD IPS de 1.54'' 240*240, rotación de 360° (para facilitar la lectura)
Idioma del Menú	Chino Simplificado/Chino Tradicional/Inglés
Unidad de Pantalla	Soporta selección de unidades métricas e imperiales, m³/h, LPM, ml/min, GPM, LPH, la unidad predeterminada de fábrica es LPM
Datos de Pantalla	Flujo instantáneo, velocidad de flujo instantánea, volumen neto acumulado, volumen acumulado único, valor máximo diario, valor mínimo diario, volumen acumulado diario/mensual/anual
Totalizador	Totalizador de flujo de 7 dígitos
Datos Acumulados	10 años 64 meses 64 días
Tecla de Operación	Cuatro botones táctiles
Batería del Calendario	CR1220
Fuente de Alimentación	24VDC@3W
Salida Analógica	4-20mA, carga máxima 600Ω
Interfaz de Comunicación	RS485, soporta protocolo ModBus RTU
Salida de Relé	(Opcional) 30VDC@1A, frecuencia de conmutación inferior a 2Hz
Medios	Agua, soluciones, reactivos químicos (impurezas ≤ 4%), etc.
Nivel de Protección	IP66
Método de Instalación	Las secciones de tubería están integradas y las tuberías de PVC-U se conectan mediante uniones (juntas deslizantes)
Tamaño de Tubería	OD20 (DN15-½"), OD25 (DN20-¾"), OD32 (DN25-1"), OD40 (DN32-1¼")
Material de la Sección de Tubería	UPVC
Temperatura del Medio	0°C-60°C
Temperatura de Trabajo	-10°C-50°C
Humedad Ambiental	Humedad relativa 0%-95%, sin condensación
Viscosidad Aplicable	<300CST (mm²/s)
Longitud del Cable	Estándar: 2m(6.6ft). Se puede alargar hasta 20m(66ft)

Guía de Instalación

Paso 1: Cortar la Tubería

Según los requisitos de selección del punto de instalación, corte una sección de la tubería en la ubicación de instalación.

Paso 2: Insertar las Tuercas en la Tubería

Desenrosque las dos tuercas del medidor e insértelas en la tubería.

Paso 3: Pegar las Juntas de Tubería

Aplique pegamento para PVC a las dos juntas de tubería del instrumento y enchúfelo en las tuberías.

Paso 4: Instalar el Medidor de Flujo

Coloque el medidor en el medio y apriete la tuerca para completar la instalación; preste atención a la dirección del flujo durante la instalación.

Paso 5: Encender y Ejecutar

Conecte el otro extremo del cable a una fuente de alimentación de 24V CC, encienda y observe.

Paquete y Accesorios

Información de Pedido

FL101	Código	Rango de Tamaño de Tubería [DN & Pulgada & OD]
	A	DN15 \| 1/2" \| OD20
	B	DN20 \| 3/4" \| OD25
	C	DN25 \| 1" \| OD32
	D	DN32 \| 1-1/4" \| OD40

Código	Modo de Salida
1	4-20mA, RS485, Relé

Código	Longitud del Cable
L	6.6ft(2m)(Si no hay opción, se usará por defecto)
L+	Bajo pedido otras longitudes

Ejemplo de Información Completa de Pedido: FL101 | A | 1 | L
